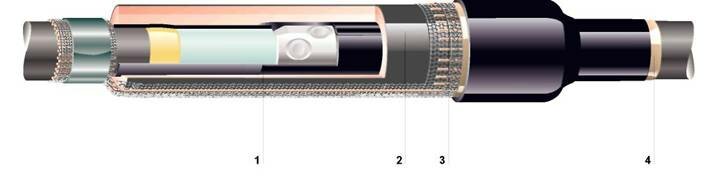

Соединительные муфты до 35 кВ Конструкция Здесь приведена конструкция соединительной муфты Райхем Raychem для одножильного кабеля с пластмассовой изоляцией. Для трехжильного кабеля применены те же самые конструктивные принципы. В переходных муфтах Райхем Raychem применяются специальные маслостойкие трубки для того, чтобы трансформировать кабель с бумажно-масляной изоляцией (стекающей и нестекающей) в кабель с пластмассовой изоляцией с радиальным распределением электрического поля внутри нее. Монтаж На разделанные концы кабеля надеваются трубки Райхем Raychem. После подсоединения жил соединители и области среза экрана оборачиваются компаундом - заполнителем пустот, электрически выравнивающим эти зоны. Затем последовательно устанавливаются и усаживаются трубки, выравнивающие напряженность электрического поля и эластомерные трёхслойные трубки. Металлический экран восстанавливается медной сеткой, наружный покров - внешней термоусаживаемой трубкой Райхем Raychem с клеевым слоем на внутренней поверхности. Все наборы снабжены инструкцией с иллюстрациями всех операций монтажа. 1 Распределение напряженности электрического поля Трубка распределения напряженности электрического поля имеет строго определенную импедансную характеристику, которая и позволяет сгладить скачки напряженности электрического поля в области соединителей и местах среза экрана. Во время монтажа трубки Райхем Raychem она усаживается и, сжимаясь, распределяет специальный заполнитель пустот (желтого цвета) вокруг соединителя и кромки экрана. Обработка на конус изоляции в районе соединителей не требуется. 2 Изоляция и экран Трёхслойная трубка обеспечивает необходимую толщину изоляции (красного цвета) в один приём. Внешний слой выполнен из проводящего термоусаживаемого полимера (черного цвета). Этот слой восстанавливает экран. Установка такой трёхслойной трубки Райхем Raychem экономит время и гарантирует безупречное соединение поверхностей изоляции и экрана для кабелей напряжением до 42 кВ. 3 Металлическая оплетка Медная сетка оборачивается вокруг области соединения, восстанавливая электрический экран соответствующего сечения, и осуществляет соединение с внешним экраном муфты Райхем Raychem. 4 Внешняя герметизация и защита Тепло, используемое для усадки внешней трубки, расплавляет клей, нанесенный на ее внутреннюю поверхность. Этот клей, равномерно растекаясь по поверхности внешней оболочки, создает барьер для проникновения влаги и предотвращает коррозию. Внешняя трубка обеспечивает муфте Райхем Raychem защиту от механических воздействий и химическую стойкость. Для кабелей с ленточной броней наборы муфт Райхем Raychem включают в себя каркасы из анодированной стали, или стальные сетки, которые быстро и легко устанавливаются.
Новая технология тройной экструзии
Трёхслойная трубка, в которой два внешних термоусаживаемых слоя (черный проводящий и красный изолирующий) удерживают в расширенном состоянии внутренний изолирующий слой, поставляется в растянутом виде. При нагреве внешние слои усаживаются, и вместе с ними сжимается внутренний слой, плотно облегая место соединения кабеля. Обычно эластомеры уменьшают свои пластичные свойства при хранении их в холоде. При нагревании этот эффект исчезает, поэтому такие материалы можно хранить на складе неограниченно долго и монтировать при низких температурах. Резиноподобные свойства внутреннего изоляционного материала совмещены с жесткостью внешних термоусаживаемых материалов. Это позволяет трубке Райхем Raychem в целом выдерживать температурные изменения размеров изоляции кабеля.
|
