Концевые муфты Райхем Raychem внутренней установки для кабелей с бумажной (MIND*) изоляцией с жилами в отдельных оболочках на напряжение 10, 20 и 35 кВ

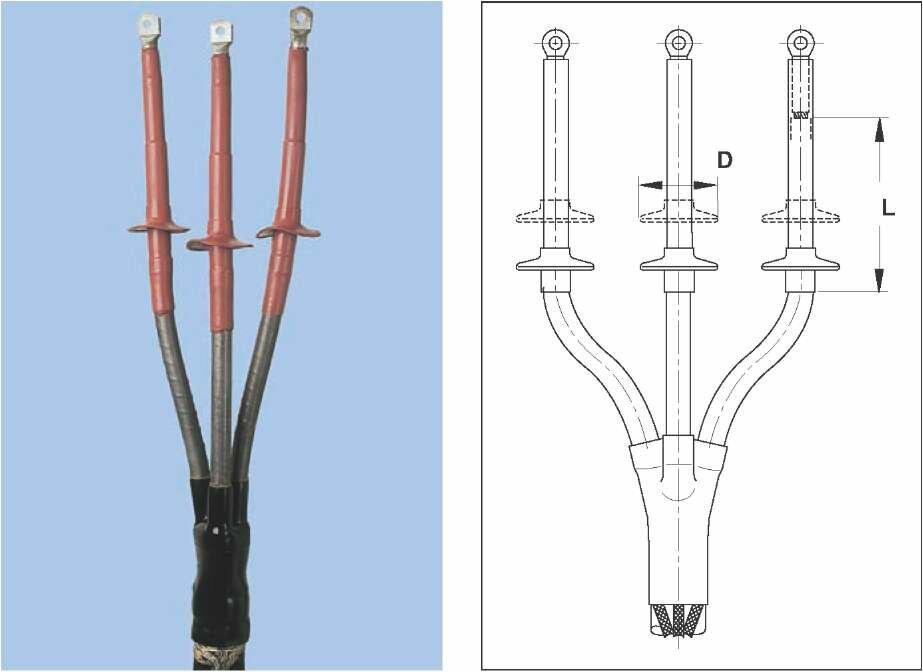

L, D - см. таблицу

Кабель

Здесь представлены концевые муфты Райхем Raychem для экранированных одно- и трехжильных кабелей с бумажной изоляцией с нестекающим пропиточным составом (MIND*) с жилами в отдельных оболочках на напряжение 10, 20 и 35 кВ, например, ЦАОСБУ.

Конструкция

Желтая маслостойкая лента заполнения пустот накладывается вокруг окончания металлической оболочки. Бумажная изоляция жил полностью закрывается прозрачными маслостойкими трубками. Маслостойкие манжеты создают полную герметизацию кабельных наконечников. Короткие проводящие трубки обеспечивают переход экрана от металлической оболочки к бумажной изоляции жил. По краю проводящей трубки подматывается желтая мастика.

Затем поверх проводящей трубки и мастики Райхем Raychem с заходом на изоляцию жил устанавливается термоусаживаемая трубка Райхем Raychem для выравнивания напряженности электрического поля. После этого разделанные участки жил закрывают термоусаживаемой трекингостойкой изоляционной трубкой. На внешние трубки усаживают дополнительные трекингостойкие изоляционные юбки (кол-во: см. таблицу). Арматура для непаянного заземления заказывается отдельно.

Номинальное Сечение Обозначение

напряжение жилы для заказа Размеры (мм) Кол-во

Uo/U (кВ) (мм²) L D юбок

35 - 70 EPKT 24B1MI-CEE01 330 85 3 x 1

^6/10 95 - 240 EPKT 24C1MI-CEE01 330 95 3 x 1

35 - 50 EPKT 24B1MI-CEE01 330 85 3 x 1

12/20 70 - 185 EPKT 24C1MI-CEE01 330 95 3 x 1

240 - 300 EPKT 24D1MI-CEE01 330 115 3 x 1

20/35

50 - 95 120 - 185 240 - 500

EPKT 36C1MI-CEE01 EPKT 36D1MI-CEE01 EPKT 36E1MI-CEE01

430 430 430

95 115 115

3 x 2 3 x 2 3 x 2

Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными.

Арматура для непаянного присоединения заземляющего провода Сечение Обозначение для заказа

жилы Для 3-х фазн. кабеля, Для 1 фазн. кабеля

(мм²)

включая перчатку

в свинц. оболочке

Для 1 фазн. кабеля в алюм. оболочке

35 - 150

70 - 150

150 - 240

EAKT 1678 EAKT 1678 EAKT 1679

EAKT 1668-DE01* EAKT 1668-DE01* EAKT 1669-DE01*

SMOE 61832* SMOE 61832*

* Три комплекта заземляющей арматуры должны заказываться для комплекта концевой муфты (на 3 фазы).

Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект ЕАКТ включает роликовые пружины, заземляющие проводники, предохраняющие трубки и термоусаживаемую перчатку для трехжильных кабелей. Комплект SMOE включает контактную систему Ligarex (см. инструмент на стр. 107).

* Объяснение обозначений типов кабелей с бумажной изоляцией см. стр. 15.

Кабель

Здесь представлены концевые муфты для экранированных одно- и трехжильных кабелей с бумажной изоляцией с нестекающим пропиточным составом (MIND) с жилами в отдельных оболочках на напряжение 10, 20 и 35 кВ, например, ЦАОСБУ.

Конструкция

Желтая маслостойкая лента заполнения пустот накладывается вокруг окончания металлической оболочки. Бумажная изоляция жил полностью закрывается прозрачными маслостойкими трубками. Маслостойкие манжеты создают полную герметизацию кабельных наконечников. Короткие проводящие трубки обеспечивают переход экрана от металлической оболочки к бумажной изоляции жил. По краю проводящей трубки подматывается желтая мастика.

Затем поверх проводящей трубки и мастики с заходом на изоляцию жил устанавливается термоусаживаемая трубка для выравнивания напряженности электрического поля. После этого разделанные участки жил закрывают термоусаживаемой трекингостойкой изоляционной трубкой. На внешние трубки усаживают дополнительные трекингостойкие изоляционные юбки (кол-во: см. таблицу). Арматура для непаянного заземления заказывается отдельно.

Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными.

Арматура для непаянного присоединения заземляющего провода Сечение Обозначение для заказа

жилы Для 3-х фазн. кабеля, Для 1 фазн. кабеля

(мм²)

включая перчатку

в свинц. оболочке

Для 1 фазн. кабеля в алюм. оболочке

35 -150 70 -150 150 -240

EAKT 1678 EAKT 1678 EAKT 1679

EAKT 1668-DE01* EAKT 1668-DE01* EAKT 1669-DE01*

SMOE 61832* SMOE 61832*

* Три комплекта заземляющей арматуры должны заказываться для комплекта концевой муфты (на 3 фазы).

Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект ЕАКТ включает роликовые пружины, заземляющие проводники, предохраняющие трубки и термоусаживаемую перчатку для трехжильных кабелей. Комплект SMOE включает контактную систему Ligarex (см. инструмент на стр. 107).
