Соединительные муфты Raychem для 3-х жильных неэкранированных кабелей с пластмассовой изоляцией на напряжение 6 кВ

Кабель

Здесь представлены муфты Raychem для 3-х жильных кабелей без полупроводящего экрана с броней или медным ленточным покрытием на 6 кВ, например, АВВБ, АВВГ, АПВГ.

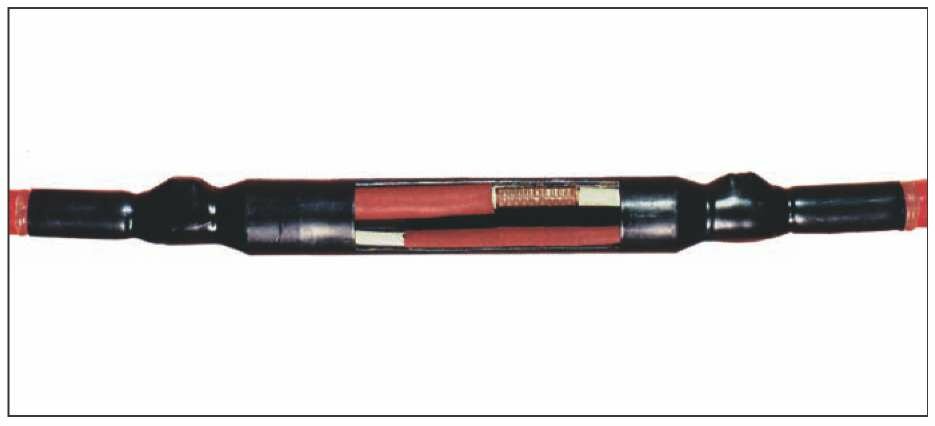

Конструкция

Место соединения жил изолируется мастикой и термоусаживаемой толстостенной трубкой с клеем. Броня восстанавливается оборачиваемым стальным корпусом, а медные ленты -медной сеткой. Непаянная система заземления обеспечивает электрический контакт с броней или медным покрытием. Наружная защита и герметизация обеспечивается термоусаживаемой трубкой с клеем. В комплект муфты Raychem типа POLJ входят болтовые соединители. В комплект муфты типа EPKJ и SMOE соединители не входят.

Конструкция переходной муфты на одножильные экранированные кабели с пластмассовой изоляцией

На жилы экранированных кабелей наносится желтая мастика заполнения пустот и термоусаживаемые трубки для выравнивания напряженности электрического поля. Жилы соединяются болтовыми соединителями, которые входят в комплект муфт. Область соединения оборачивается мастичной манжетой для выравнивания напряженности электрического поля. Поверх нее усаживается двухслойная эластомерная трубка, обеспечивающая необходимую толщину изоляции и экранирующий слой. Медная сетка оборачивается вокруг места соединения. Непаянная система заземления обеспечивает электрический контакт с броней или медным покрытием. Наружная защита и герметизация обеспечивается термоусаживаемой трубкой с клеем.
