DuraSeal - изолированные гильзы и наконечники Райхем Raychem
 |
 |
|||
|
|
||||
|
Применение
DuraSeal Райхем Raychem обеспечивают герметичные соединения или оконцевания для установочных кабелей.
|
Конструкция

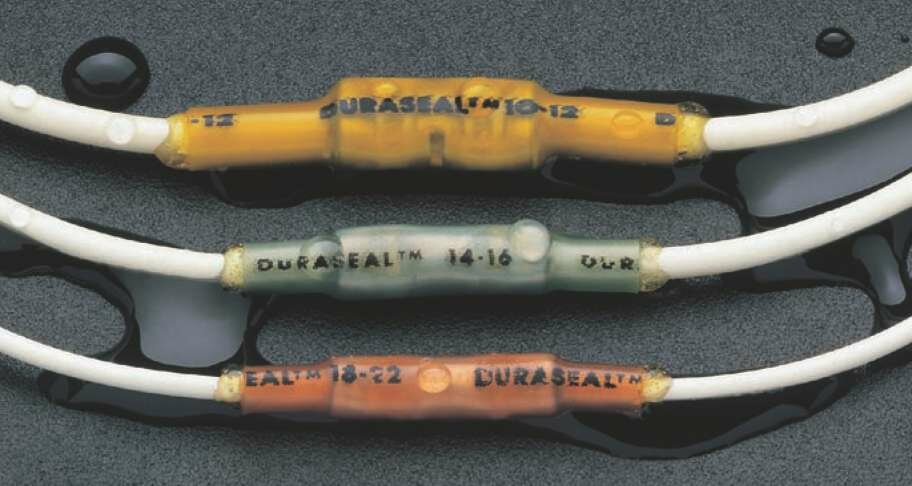

Соединитель представляет собой гильзу под опрессовку, закрытую сверху термоусаживаемой трубкой с клеем.
|

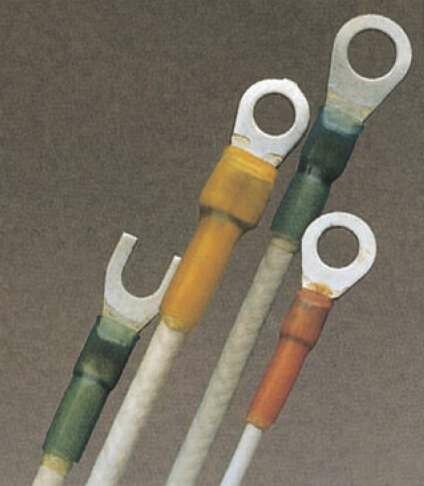

Наконечник с трубчатой частью под опрессовку, закрытой сверху термоусаживаемой трубкой Райхем Raychem с клеем.
|
||
|
|
||||
 |
 |
 |
||
|
|
||||
|
Монтаж
Выбирается необходимый размер гильзы.
С концов жил удаляется изоляция на длине 7,5 мм. При комнатной температуре клей не прилипает, и концы жил легко вставляются в гильзу.
|

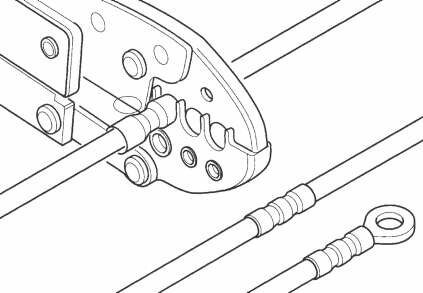

Для опрессовки гильз или наконечников используется специальный инструмент, например, Raychem AD 1522-1.
|

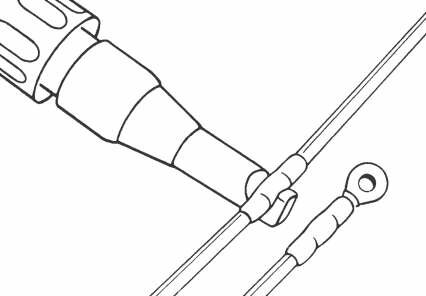

Место соединения нагревается потоком горячего воздуха так, чтобы произошла усадка трубки Райхем Raychem и по краям её выступил клей. Для нагрева рекомендуется применять инструмент Райхем Raychem: фен - HL 2005Е-230У и отражатель - HL 1802Е-070519.
|
||
