Концевые муфты внутренней установки для кабелей с бумажной (MI*) изоляцией и жилами в отдельных оболочках на напряжение 10 и 20 кВ
Кабель
Здесь представлены концевые муфты для экранированных трех- и одножильных кабелей с бумажной изоляцией с вязким пропиточным составом (MI) с жилами в отдельных оболочках на напряжение 10 и 20 кВ, например, АОСБГУ, ОСБГУ и пр.

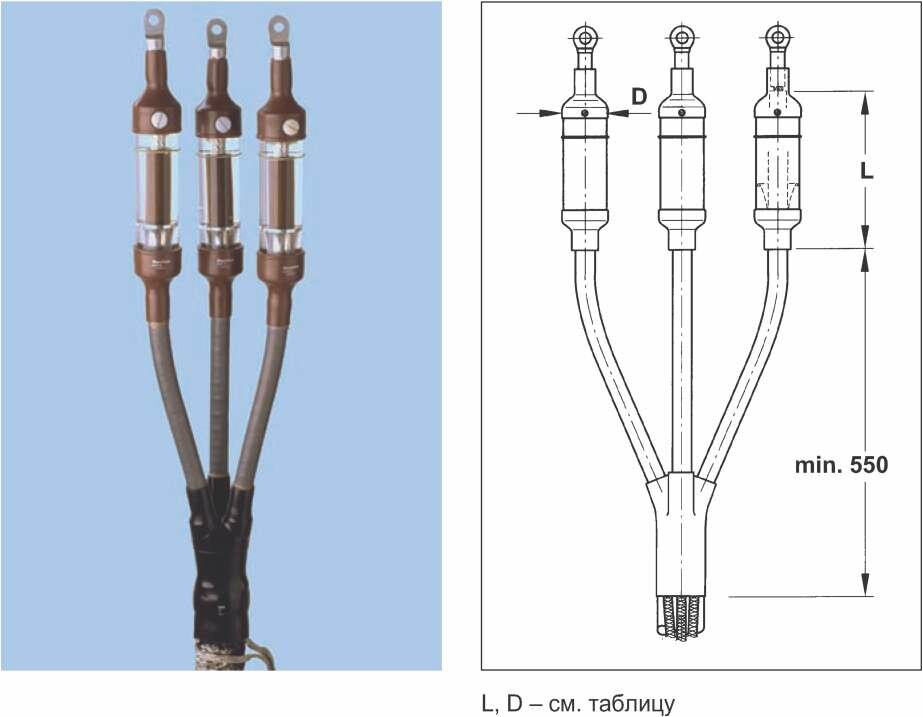

Конструкция
Металлический конус для выравнивания напряженности электрического поля устанавливается и фиксируется проволочным бандажом на конце металлической оболочки у среза экрана кабеля. Прозрачная колба для наполнения маслом с
термоусаживаемыми наконечниками устанавливается на металлическую оболочку и кабельный наконечник. В колбу в процессе эксплуатации может доливаться кабельное масло (в комплект не входит).
Арматура для непаянного заземления заказывается отдельно.
|
Номинальное |
Сечение |
Обозначение |
Размеры |
|
|
напряжение |
жилы |
для заказа |
(мм) |
|
|
Uo/U (кВ) |
(мм2) |
L |
D |
|
|
50* |
IDST 5121-E11 |
300 |
71 |
|
|
70* |
IDST 5121-E12 |
300 |
71 |
|
|
6/10 |
70** |
IDST 5121 |
300 |
71 |
|
95 |
IDST 5121 |
300 |
71 |
|
|
120 - 185 |
IDST 5122 |
300 |
71 |
|
|
185 - 300 |
IDST 5123 |
300 |
71 |
|
|
50* |
IDST 5121-E11 |
300 |
71 |
|
|
70* |
IDST 5121-E12 |
300 |
71 |
|
|
12/20 |
70** |
IDST 5121 |
300 |
71 |
|
95 - 150 |
IDST 5122 |
300 |
71 |
|
|
150 - 240 |
IDST 5123 |
300 |
71 |
* Только для кабелей с медными жилами (В комплект входят наконечники под опрессовку сечением 95 мм2, а также переходные трубки). ** Только для кабелей с алюминиевыми жилами.
Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными. В колбу в процессе эксплуатации может доливаться обычное кабельное масло (в комплект не входит). Воронку для залива и заливаемый пропиточный состав.
Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект ЕАКТ включает роликовые пружины, заземляющие проводники, термоусаживаемые трубки и перчатку. Комплект SMOE включает контактную систему Ligarex.
