RSES, RSSS - Система экранированных угловых и прямых адаптеров Райхем Raychem для бушингов по стандарту EN-50181 тип А (250А) для ячеек распределительных устройств с газовой изоляцией на напряжение 10 и 20 кВ
|
Экранированные адаптеры Тайко Электронике Райхем Raychem предназначены для подсоединения одножильных кабелей с пластмассовой изоляцией к ячейкам распредустройств с газовой изоляцией с бушингами по EN 50181 тип А (250 А) на напряжение до 24 кВ. Адаптер имеет прямое или прямоугольное (угловое) исполнение.
Конструкция
Внутри толстостенного корпуса адаптера Райхем Raychem имеется слой материала, который выравнивает напряженность электрического поля в области подсоединения. Внутренняя поверхность выполнена таким образом, чтобы обеспечить герметизацию с кабелем и конусообразным изолятором. Изоляционный слой корпуса изготовлен из поперечно-сшитого полимера типа EPDM и защищен наружным 3-х миллиметровым слоем проводящего полимера, который соединяется с землей и создает электрический экран. Адаптер имеет исполнения для внутренней и наружной установки. Специальный подбор материалов и особая конструкция адаптера Райхем Raychem позволяют применять его в широком диапазоне кабельных размеров. Таким образом, эти адаптеры не зависят от точности изготовления кабеля и являются универсальными. Размеры разделки кабеля для углового и прямого адаптеров одни и те же.
Адаптеры имеют специальное место для производства емкостного измерения для определения наличия напряжения на кабеле, не отключая его. Эта измерительная вставка защищена экранной крышкой.
В комплект адаптера Райхем Raychem входят биметаллические наконечники под опрессовку, которые могут быть применены для алюминиевых и медных жил кабеля. Наконечники сертифицированы в соответствии со стандартом VDE 0220.
Монтаж
После разделки кабеля и опрессовки наконечника адаптер насаживается на кабель. Для угловых адаптеров Райхем Raychem соединительный штифт вворачивается в наконечник шестигранным ключом (ключ входит в комплект). Фиксирующий зажим позволяет легко установить и закрепить адаптер на вводном изоляторе. Для герметизации соединения внешней оболочки кабеля с адаптером применяется манжета натяжного типа (Rayvolve) или термоусаживаемая манжета с маркировкой фаз.
|

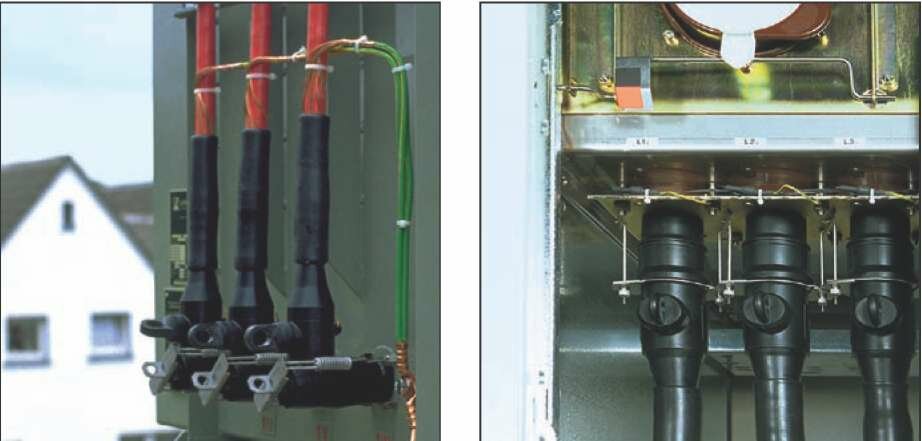

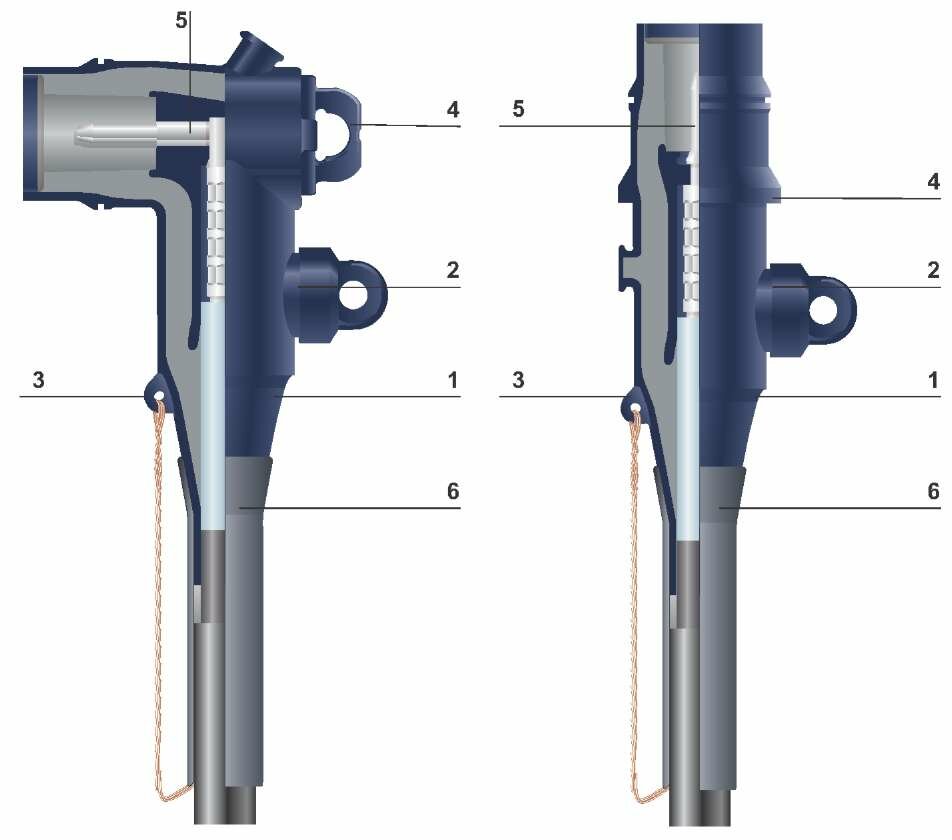

Экранированный угловой адаптер Райхем Raychem
|
Экранированный прямой адаптер Райхем Raychem
|
||
 |
||||
|
1 Экранированный корпус с внутренним слоем выравнивания напряженности электрического поля
2 Место проведения емкостных измерений
3 Заземляющее ушко
4 Место наложения фиксирующего зажима
5 Штифт втычного подсоединения
6 Герметизирующая манжета натяжного типа
|
||||
 |
||||
|
|
||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Объем поставки
|
RSES - Угловой адаптер Райхем Raychem
В комплект на 3 фазы входят следующие элементы: корпус адаптера Райхем Raychem, наконечник под опрессовку (для алюминиевых и медных жил), штифт, шестигранный ключ, фиксирующий зажим, смазка, инструкция по монтажу. Комплекты с маркировкой "-R" включают герметизирующую манжету натяжного типа (Rayvolve). Комплекты с маркировкой "-Р" включают термоусаживаемые манжеты с обозначением фаз.
|
RSSS - Прямой адаптер Райхем Raychem
В комплект на 3 фазы входят следующие элементы: корпус адаптера, штифтовой наконечник под опрессовку (для алюминиевых и медных жил), шестигранный ключ, фиксирующий зажим, смазка, инструкция по монтажу. Комплекты с маркировкой "-R" включают герметизирующую манжету натяжного типа (Rayvolve). Комплекты с маркировкой "-Р" включают термоусаживаемые манжеты Райхем Raychem с обозначением фаз.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Надежная герметизация

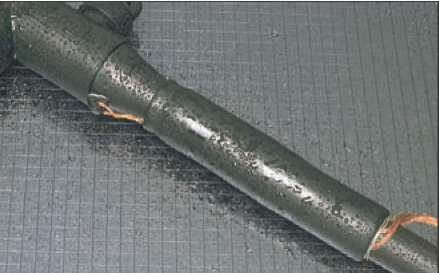

Для обеспечения надежной герметизации при наружной установке применяется манжета сдвижного типа (Rayvolve), которая натягивается на слой герметизирующей мастики. Такая система герметизации входит в комплекты с маркировкой "-R".

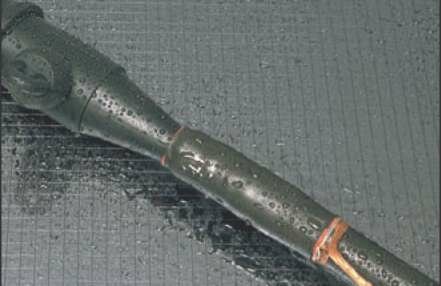

Термоусаживаемые манжеты также обеспечивают надежную герметизацию соединения и обеспечивают маркировку фаз. Такие манжеты входят в комплекты с маркировкой "-Р".
|
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
