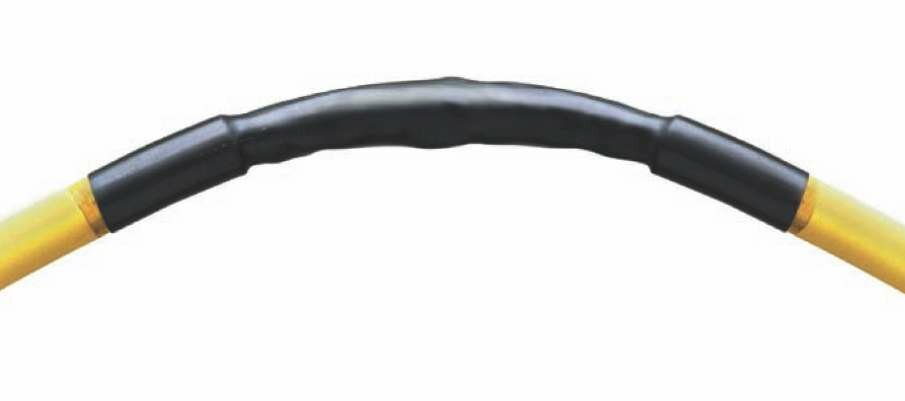

Соединительные муфты Райхем Raychem для гибких кабелей с резиновой изоляцией
 |
||||
|
|
||||
 |

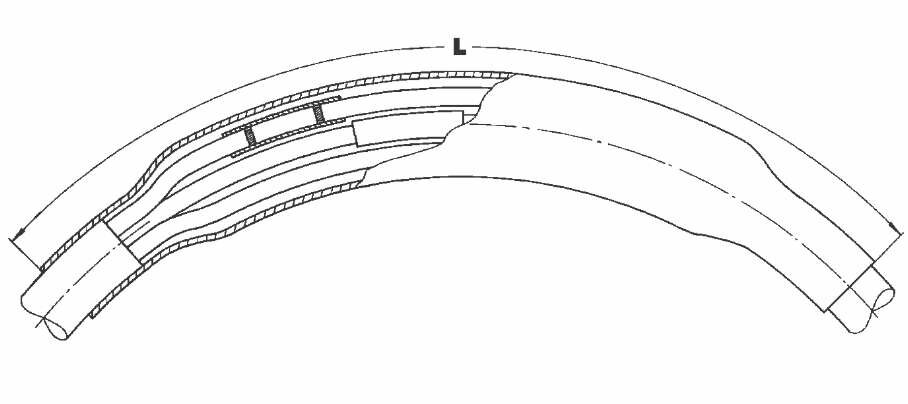

Размеры L, D - см.таблицу
|
|||
|
|
||||
|
Кабель
Здесь представлены соединительные муфты Райхем Raychem для экранированных и неэкранированных гибких кабелей с резиновой изоляцией. Максимальное число жил - 5. Например: КГ, КГН, КПГ.
|
Конструкция
Соединители изолируются с помощью гибких термоусаживаемых трубок Райхем Raychem с термоплавким клеем на внутренней поверхности. Наружная защита обеспечивается гибкой толстостенной термоусаживаемой трубкой Райхем Raychem. Пространство между жилами заполняется эластичной мастикой. Для экранированных кабелей в комплект входит медная сетка, которая оборачивается вокруг мастики.
|
|||
|
|
||||
Неэкранированные кабели |
||||
| Номинальное напряжение Uo/U (кВ) |
Сечение жилы (мм2) |
Обозначение для заказа |
Размеры муфты (мм) |
|
| L | D | |||
| 0,6/1 | 1,5 – 6 | EMKJ 0004 | 350 | 28 |
| 10 – 16 | EMKJ 0017 | 510 | 34 | |
| 25 – 50 | EMKJ 0027 | 560 | 55 | |
| 70 –120 | EMKJ 0037 | 740 | 78 | |
Примечание: Соединители не входят в комплект.
Экранированные кабели |
||||
| Номинальное напряжение Uo/U (кВ) |
Сечение жилы (мм2) |
Обозначение для заказа |
Размеры муфты (мм) |
|
| L | D | |||
| 0,6/1 | 1,5 – 6 | EMKJ 0104 | 350 | 25 |
| 10 – 16 | EMKJ 0117 | 510 | 36 | |
| 25 – 50 | EMKJ 0127 | 560 | 60 | |
| 70 –120 | EMKJ 0137 | 740 | 84 | |
Примечание: Соединители не входят в комплект.
