Переходные муфты Райхем Raychem для соединения кабелей с бумажной и пластмассовой изоляцией
 |
||||
|
|
||||
 |

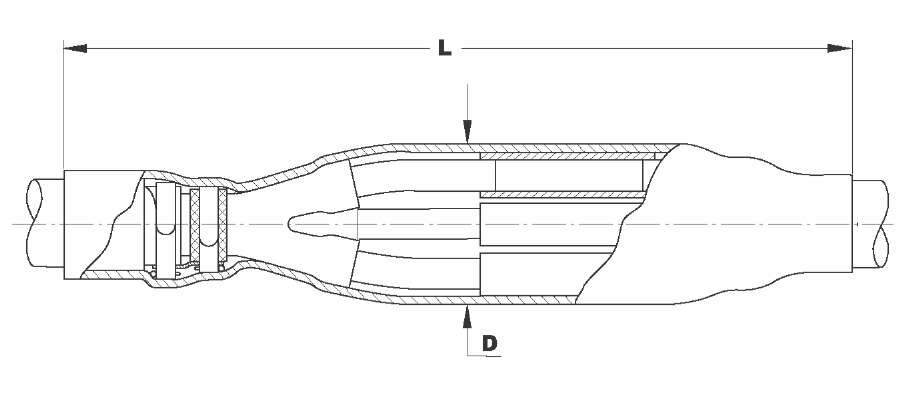

размеры L, D - см. таблицы
|
|||
|
|
||||
|
Кабель
Здесь представлены переходные муфты Райхем Raychem для соединения 3-х и 4-х жильных кабелей с бумажной и пластмассовой изоляцией с броней и без брони. Например: ЛСБУ-ЛВВГ, ААБ-ВВГ.
Конструкция
Кабель с бумажной изоляцией герметизируется с помощью маслостойких
|
термоусаживаемых трубок и перчатки. Места соединения жил изолируются и герметизируются толстостенными термоусаживаемыми трубками Райхем Raychem со слоем термоплавкого клея на внутренней поверхности. Механическая прочность и герметизация обеспечивается термоусаживаемой трубкой Райхем Raychem.
|
Переходные муфты Райхем Raychem с соединителями
Комплект включает непаяную систему заземления и присоединения нейтрали к свинцовой или алюминиевой оболочке кабеля.
Переходные муфты Райхем Raychem без соединителей
В случае 3-х жильного кабеля отдельный проводник должен быть припаян к металлической оболочке в качестве нейтрали (в комплект не входит).
|
||
|
|
||||
Переходные муфты Raychem с соединителями
Комплект включает непаяную систему заземления и присоединения нейтрали к свинцовой или алюминиевой оболочке кабеля.
Переходные муфты Raychem с механическими соединителями для 3-х и 4-х жильных кабелей с бумажной изоляцией и 4-х жильных кабелей с пластмассовой изоляцией |
|||||
| Номина- льное напря- жение Uo/U (кВ) |
Сечение жилы (мм2) |
Обозначение для заказа кабеля с бумажной изоляцией |
Размеры муфты (мм) |
||
| 3-жильного | 4-жильного | L | D | ||
| 0,6/1 | 10 – 35 | - | TRAJ-01/4x 10- 35/4SB | 500 | 50 |
| 25 – 70 | TRAJ-01/4x 25- 70/3SB | TRAJ-01/4x 25- 70/4SB | 800 | 70 | |
| 70 – 120 | TRAJ-01/4x 70-120/3SB | TRAJ-01/4x 70-120/4SB | 900 | 80 | |
| 150 – 240 | TRAJ-01/4x150-240/3SB | TRAJ-01/4x150-240/4SB | 1100 | 110 | |
Переходные муфты Raychem без соединителей
В случае 3-х жильного кабеля отдельный проводник должен быть припаян к металлической оболочке в качестве нейтрали (в комплект не входит).
Переходные муфты Raychem без соединителейСоединение 4-х жильного бумажного с 4-х жильным пластмассовым кабелем для использования соединителей под опрессовку |
|||||
| Номина- льное напря- жение Uo/U (кВ) |
Сечение жилы (мм2) |
Обозначение для заказа кабеля с бумажной изоляцией |
Размеры муфты (мм) |
||
| 3-жильного | 4-жильного | L | D | ||
| 0,6/1 | 16 – 25 | EPKJ 0903 | EPKJ 0828 | 700 | 45 |
| 35 – 50 | EPKJ 0910 | EPKJ 0835 | 900 | 60 | |
| 70 – 150 | EPKJ 09 | EPKJ 0842 | 1100 | 75 | |
| 185 – 300 | EPKJ 0924 | EPKJ 0856 | 1300 | 100 | |
