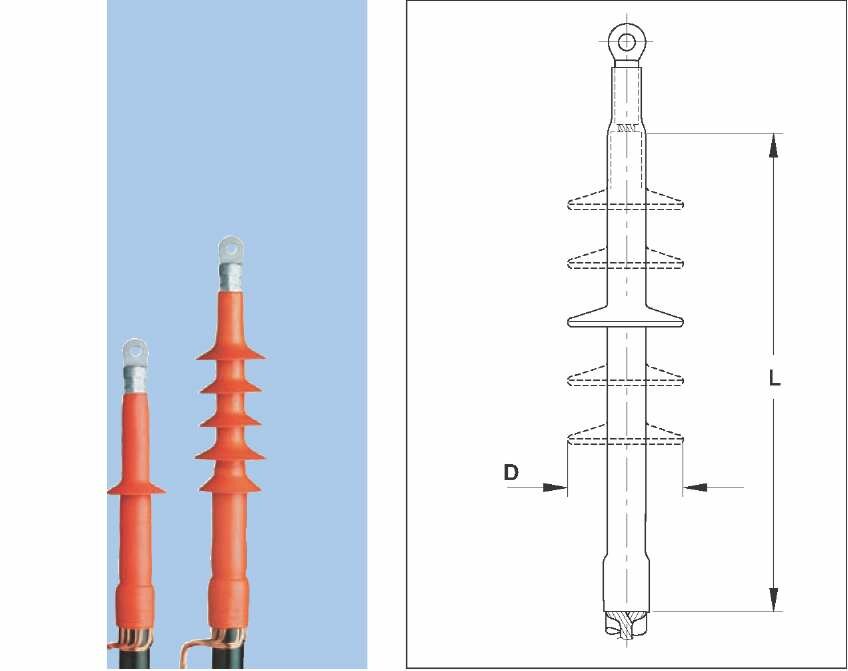

Эластомерные концевые муфты внутренней установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ
L, D - см. таблицу
Кабель
Здесь представлены концевые муфты внутренней установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ, например, АПвВГ, ПвПГ, YHAKXS, XUHAKXS, YHKXS, AXEKVCY, AXEKVCEY, CXEKVCEY, N(A)2XSY и пр.
Конструкция
Проволоки экрана кабеля или заземляющий проводник герметизируются клейкой мастикой. Мастика для распределения напряженности электрического поля наматывается в области среза полупроводящего экрана кабеля. Высокоэластичная трекингостойкая изоляционная трубка натягивается до конца наружного покрова.
Герметизирующая мастика наносится на кабельный наконечник. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
Номинальное С болтовыми наконечниками
Без наконечников
|
напряжение |
Сечение жилы |
Обозначение |
Сечение жилы |
Обозначение |
Размеры (мм) |
Кол-во |
|
|
Uo/U (кВ) |
(мм2) |
для заказа |
(мм2) |
для заказа |
L |
D |
юбок |
|
25 - 70 |
TFTI-3111-L12 |
25 - 70 |
TFTI-3111 |
190 |
26 |
||
|
6/10 |
70 - 150 |
TFTI-3121-L12 |
50 - 185 |
TFTI-3121 |
190 |
35 |
|
|
150 - 300 |
TFTI-3131-L12 |
150 - 400 |
TFTI-3131 |
190 |
41 |
||
|
25 - 70 |
TFTI-5121-L12 |
25 - 95 |
TFTI-5121 |
300 |
65 |
3 x 1 |
|
|
12/20 |
70 - 150 |
TFTI-5131-L12A |
70 - 240 |
TFTI-5131 |
300 |
75 |
3 x 1 |
|
12/20 |
120 - 240 |
TFTI-5131-L12B |
300 |
75 |
3 x 1 |
||
|
240 - 400 |
TFTI-5141-L12 |
240 - 400 |
TFTI-5141 |
300 |
85 |
3 x 1 |
|
|
35 - 70 |
TFTI-6131-L12 |
35 - 95 |
TFTI-6131 |
550 |
75 |
3 x 5 |
|
|
70 - 150 |
TFTI-6141-L12A |
95 - 185 |
TFTI-6141 |
550 |
85 |
3 x 5 |
|
|
20/35 |
120 - 185 |
TFTI-6141-L12B |
550 |
85 |
3 x 5 |
||
|
240 - 300 |
TFTI-6151-L12 |
240 - 300 |
TFTI-6151 |
550 |
95 |
3 x 5 |
|
Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными. Для концевых муфт с болтовыми наконечниками под болт М16 использовать модификацию L16.
Концевые муфты холодной усадки могут быть заказаны по запросу. Это концевые муфты 1Р"П-х1х2, которые поставляются в растянутом состоянии за счет спирального корда, имеют ограниченное время хранения (усилие сжатия постоянно уменьшается во время хранения) и должны быть смонтированы при температуре не ниже +5 °C (при меньшей температуре материал не усаживается или этот процесс продолжается слишком долго). Ускорить сжатие при монтаже можно только используя нагрев, например газовую горелку.

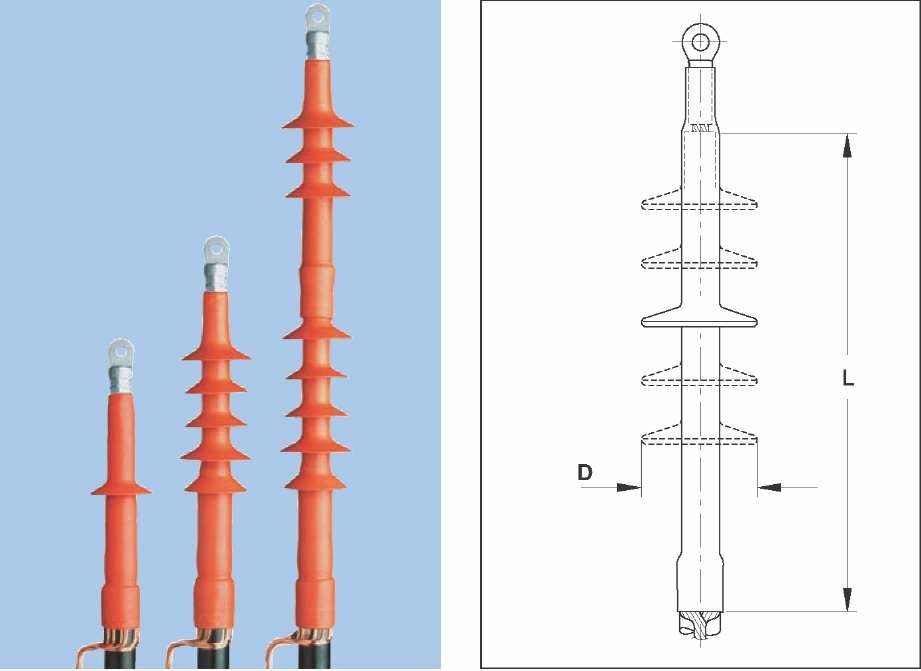

Эластомерные концевые муфты наружной установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35кВ
L, D - см. таблицу
Кабель
Здесь представлены концевые муфты внутренней установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ, например, АПвВГ, ПвПГ и пр.
Конструкция
Проволоки экрана кабеля или заземляющий проводник герметизируются клейкой мастикой. Мастика для распределения напряженности электрического поля наматывается в области среза полупроводящего экрана кабеля. Высокоэластичная трекингостойкая изоляционная трубка натягивается до конца наружного покрова.
Герметизирующая мастика наносится на кабельный наконечник. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
Номинальное С болтовыми наконечниками
Без наконечников
|
напряжение |
Сечение жилы |
Обозначение |
Сечение жилы |
Обозначение |
Размеры (мм) |
Кол-во |
|
|
Uo/U (кВ) |
(мм2) |
для заказа |
(мм2) |
для заказа |
L |
D |
юбок |
|
25 - 70 |
TFTO-3111-L12 |
25 - 70 |
TFTO-3111 |
190 |
61 |
3 x 1 |
|
|
6/10 |
70 - 150 |
TFTO-3121-L12 |
50 - 185 |
TFTO-3121 |
190 |
70 |
3 x 1 |
|
150 - 300 |
TFTO-3131-L12 |
150 - 400 |
TFTO-3131 |
190 |
76 |
3 x 1 |
|
|
25 - 70 |
TFTO-5121-L12 |
25 - 95 |
TFTO-5121 |
300 |
67 |
3 x 5 |
|
|
12/20 12/20 |
70 - 150 |
TFTO-5131-L12A |
70 - 240 |
TFTO-5131 |
300 |
75 |
3 x 5 |
|
120 - 240 |
TFTO-5131-L12B |
300 |
75 |
3 x 3 |
|||
|
240 - 400 |
TFTO-5141-L12 |
240 - 400 |
TFTO-5141 |
300 |
85 |
3 x 5 |
|
|
35 - 70 |
TFTO-6131-L12 |
35 - 95 |
TFTO-6131 |
550 |
75 |
3 x 8 |
|
|
20/35 |
70 - 150 |
TFTO-6141-L12A |
95 - 185 |
TFTO-6141 |
550 |
85 |
3 x 8 |
|
120 - 185 |
TFTO-6141-L12B |
550 |
85 |
3 x 8 |
|||
|
240 - 300 |
TFTO-6151-L12 |
240 - 300 |
TFTO-6151 |
550 |
95 |
3 x 8 |
|
Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными. Для концевых муфт с болтовыми наконечниками под болт М16 использовать модификацию L16.
Концевые муфты холодной усадки могут быть заказаны по запросу. Это концевые муфты 1РЮ-х1х2, которые поставляются в растянутом состоянии за счет спирального корда, имеют ограниченное время хранения (усилие сжатия постоянно уменьшается во время хранения) и должны быть смонтированы при температуре не ниже +5 °C (при меньшей температуре материал не усаживается или этот процесс продолжается слишком долго). Ускорить сжатие при монтаже можно только используя нагрев, например газовую горелку.
