Соединительные, ответвительные и ремонтные муфты Райхем Raychem для кабелей с пластмассовой изоляцией с гелевым наполнением
Технология гелевой герметизации
• Гелевая технология, запатентованная как PowerGel, применяется в рабочем температурном диапазоне от -40°C до +90°C, без ограничения срока складского хранения
• PowerGel - это силикон, преобразованный в поперечно-сшитую силиконовую матрицу
• PowerGel объединяет преимущества твердых (эластичная память формы) и жидких (смачиваемость и облегание поверхности) герметизирующих материалов
• Крайне высокая способность к растягиванию и эластичность, отличные диэлектрические характеристики и стойкость к старению

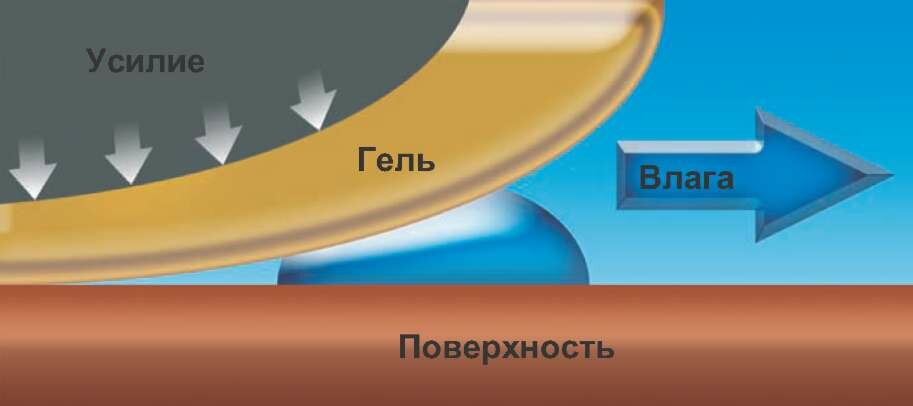

• Вытеснение влаги
• PowerGel покрывает поверхность тонким слоем силиконовой смазки
RayGel: соединительная и ответвительная муфты Райхем Raychem
GelBox: соединительная муфта Райхем Raychem
GelWrap: соединительная муфта и ремонтная манжета Райхем Raychem

Кабель
Соединительные и ответвительные муфты Райхем Raychem разработаны для 1-, 2-, 3-, 3,5 -, 4- и 5-ти жильных кабелей с пластмассовой изоляцией без брони. Например: ВВГ, АВВГ, ПВГ, N(A)YY, N(A)YBY.
Конструкция

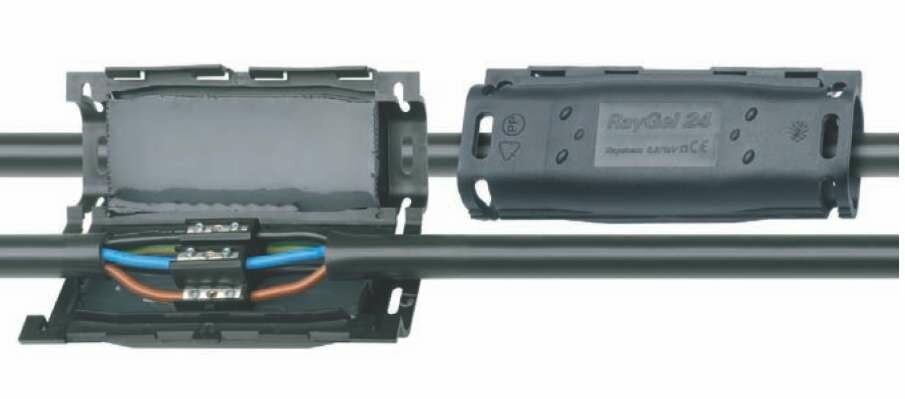

RayGel - соединительные и ответвительные муфты Райхем Raychem
Жилы кабеля соединяются механическими соединителями, поставляемыми в комплекте муфты Райхем Raychem или выбранными по размерам, указанным в таблице. Жилы разводятся и между ними устанавливается горизонтальная перегородка. Место соединения укладывается в корпус так, чтобы перегородка корпуса вошла между жил и слегка вдавливалась в гель. Корпус муфты Райхем Raychem закрывается до характерного щелчка и скрепляется пластмассовым ремешком, предотвращающим случайное открывание корпуса. При необходимости ответвления, жилы отходящего кабеля укладываются параллельно жилам основного кабеля.

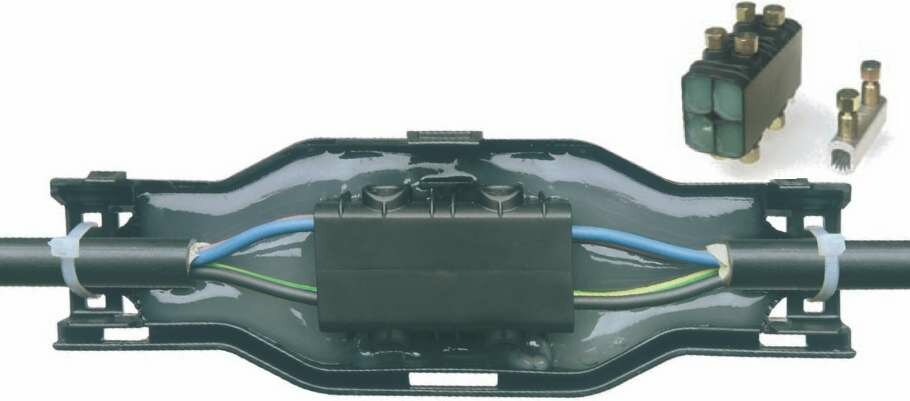

GelBox - соединительные муфты Райхем Raychem
Блок соединителей жил с прокалыванием изоляции поставляется в комплекте муфты Райхем Raychem. Принцип прокалывания изоляции позволяет избежать снятия изоляции жил. Кабель после соединения жил укладывается в одну из заполненных гелем половин корпуса. Затем устанавливается вторая заполненная гелем половина. Случайное открытие предотвращает механическая защелка.

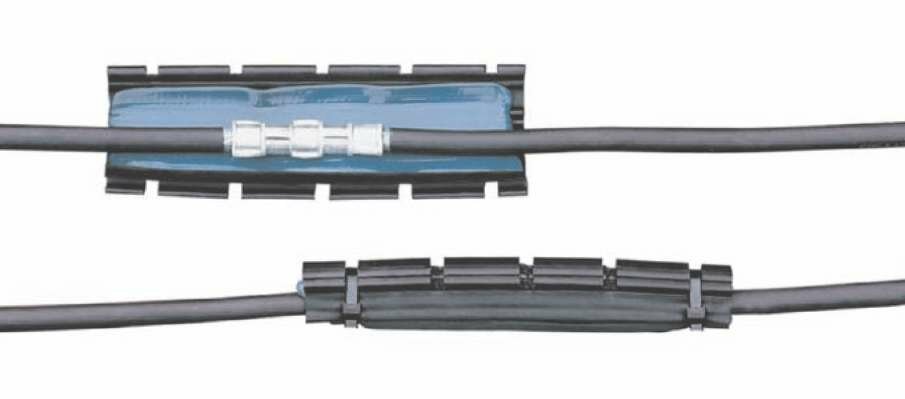

GelWrap - Конструкция муфты Райхем Raychem
GelWrap оборачивается вокруг соединителя или области ремонта наружного покрова, защелкивается и скрепляется пластмассовыми ремешками.
RayGel, GelBox – соединительные муфты с механическими соединителями
Номинальное
напряжение
Uo/U (кВ)		 Кол-во
жил		 Сечение жилы
(мм2)		 Обозначение для
заказа		 Размеры
Длина x Ширина x Высота
(мм)
0,6/1 3 – 5 1,5 – 6 RayGel-22M-5 144 x 55 x 32
4 1,5 – 6 RayGel-23M 144 x 50 x 28
4 6 – 16 RayGel-24M 180 x 70 x 40
3 – 5 6 – 16 RayGel-24M-5 180 x 70 x 40
4 6 – 25 (35*) GelBox-25 270 x 100 x 45
5 6 – 16** GelBox-25-5 270 x 100 x 45

* 35мм2 только для круглых однопроволочных жил – с обязательным снятием изоляции

** включает один дополнительный накидной зажим для жилы заземления


RayGel - соединительные и ответвительные муфты без соединителей для
1-, 2-, 3-,3,5- и 4-х жильных кабелей
Номина-
льное
напря-
жение
Uo/U (кВ)		 Сечение жилы (мм2) Обозначе-
ние для
заказа		 Размеры
Соединитель, макс.		 Размер
муфты (мм)
L x W x H
Основной Ответвл.
макси-мум		 круглый
Диам./ Длина		 прямоуголь-
ный
L x W x H
0,6/1 10 – 50* 1 x 16 RayGel-12 ø 10 x 25 21 x 24 x 15 86 x 46 x 26
1,5 – 6 4 x 1,5 RayGel-23 ø 8 x 32 21,5 x 8 x 12,5 144 x 50 x 28
6 – 16 4 x 2,5 RayGel-24 ø 14 x 40 20 x 12,5 x 20 180 x 70 x 40

L x W x H = Длина x Ширина x Высота

* только для одножильных кабелей
