Концевые муфты внутренней установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ
Кабель
Здесь представлены концевые муфты внутренней установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ, например, АПвВГ, ПвПГ, YHAKXS, XUHAKXS, YHKXS, AXEKVCY, AXEKVCEY, CXEKVCEY, N(A)2XSY и пр.
Конструкция концевой муфты
Проволоки экрана кабеля или заземляющий проводник герметизируются клейкой мастикой. Желтая лента для распределения напряженности электрического поля наматывается в области среза полупроводящего экрана кабеля.
На внутренней поверхности трекингостойкой изоляционной трубки нанесен слой герметизирующей мастики со свойствами выравнивания напряженности электрического поля. Она изолирует и герметизирует жилу между окончанием наружного покрова кабеля и кабельным наконечником. Для заземления ленточного экрана применяется непаянная арматура, которая заказывается отдельно. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
Примечание: Один комплект включает материалы для 3-х фаз. Для концевых муфт с болтовыми наконечниками под болт М16 использовать модификацию L16. Арматура для непаянного присоединения заземления для кабелей с ленточным экраном заказывается отдельно.
Арматура для непаянного присоединения заземляющего провода для кабелей с медным ленточным экраном
Кабели с ламинированным алюминиевым ленточным экраном без брони
25 - 120 25 - 120 SMOE 62609
95 - 400 50 - 240 SMOE 62589
Кабели с медным ленточным экраном без брони
|
25 - 70 |
EAKT 1655 |
||||
|
35 - 120 |
25 - |
70 |
EAKT 1656 |
||
|
95 - 240 |
50 - |
150 |
25 - |
70 |
EAKT 1657 |
|
240 - 500 |
120 - |
400 |
35 - |
300 |
EAKT 1658 |
|
630 - 800 |
500 - |
800 |
240 - |
800 |
EAKT 1659 |
Кабели с медным ленточным экраном и с алюминиевой проволочной броней
70 - 240 70 - 150 SMOE-62822
Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект SMOE включает 3 роликовые пружины, 3 проводника заземления и медные сетки. Комплект EAKT для кабелей с медным ленточным экраном включает 3 роликовые пружины и 3 проводника заземления. Комплект SМОE-62822 включает соединители, проводники заземления, роликовые пружины и манжету с клеем.
Концевые муфты наружной установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ
Конструкция

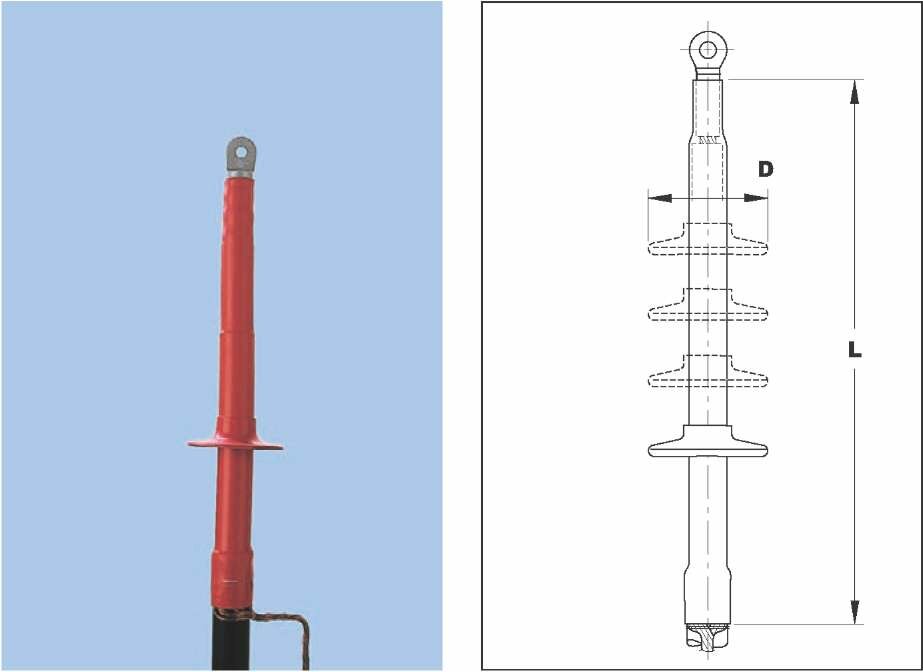

Конструкция и монтаж концевой муфты наружной установки аналогичен предыдущему описанию для внутренней установки. Дополнительные трекингостойкие изоляционные юбки усаживаются на жилы (кол-во см. таблицу).
Арматура для непаянного заземления заказывается отдельно. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
L, D - см. таблицу
Номинальное С болтовыми наконечниками Без наконечников
|
напряжение |
Сечение жилы |
Обозначение |
Сечение жилы |
Обозначение |
Размеры (мм) |
Кол-во |
|||
|
Uo/U (кВ) |
(мм2) |
для заказа |
(мм2) |
для заказа |
L |
D |
юбок |
||
|
25 - |
70 |
POLT-12C/1XO-L12 |
25 - |
95 |
POLT-12C/1XO |
300 |
85 |
3 x 1 |
|
|
70 - |
150 |
POLT-12D/1XO-L12A |
95 - |
240 |
POLT-12D/1XO |
300 |
95 |
3 x 1 |
|
|
К/1 n 6/10 |
120 - |
240 |
POLT-12D/1XO-L12B |
300 |
95 |
3 x 1 |
|||
|
185 - |
400 |
POLT-12E/1XO-L12 |
240 - |
500 |
POLT-12E/1XO |
300 |
115 |
3 x 1 |
|
|
400 - |
630 |
POLT-12F/1XO-L20* |
500 - |
800 |
POLT-12F/1XO |
300 |
135 |
3 x 1 |
|
|
1000 - |
1200 |
POLT-12G/1XO |
300 |
135 |
3 x 1 |
||||
|
25 - |
70 |
POLT-24C/1XO-L12 |
25 - |
70 |
POLT-24C/1XO |
440 |
85 |
3 x 3 |
|
|
50 - |
150 |
POLT-24D/1XO-L12A |
70 - |
240 |
POLT-24D/1XO |
440 |
95 |
3 x 3 |
|
|
1 9/9 Л |
120 - |
240 |
POLT-24D/1XO-L12B |
440 |
95 |
3 x 3 |
|||
|
12/20 |
185 - |
400 |
POLT-24E/1XO-L12 |
185 - |
400 |
POLT-24E/1XO |
440 |
115 |
3 x 3 |
|
400 - |
630 |
POLT-24F/1XO-L20* |
400 - |
800 |
POLT-24F/1XO |
440 |
135 |
3 x 3 |
|
|
1000 - |
1200 |
POLT-24G/1XO |
440 |
135 |
3 x 3 |
||||
|
35 |
POLT-42C/1XO-L12 |
35 |
POLT-42C/1XO |
560 |
85 |
3 x 4 |
|||
|
50 - |
120 |
POLT-42D/1XO-L12 |
50 - |
120 |
POLT-42D/1XO |
560 |
95 |
3 x 4 |
|
|
20/35 |
120 - |
240 |
POLT-42E/1XO-L12 |
120 - |
300 |
POLT-42E/1XO |
560 |
115 |
3 x 4 |
|
185 - |
400 |
POLT-42F/1XO-L12 |
560 |
135 |
3 x 4 |
||||
|
400 - |
500 |
POLT-42F/1XO-L20* |
300 - |
500 |
POLT-42F/1XO |
560 |
135 |
3 x 4 |
|
* комплекты концевых муфт модификации L20 включают болтовые наконечники под болт М20 для медных жил сечением только до 500 мм2.
Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными. Для концевых муфт с болтовыми наконечниками под болт М16 использовать модификацию L16. Арматура для непаянного присоединения заземления для кабелей с ленточным экраном заказывается отдельно.
Арматура для непаянного присоединения заземляющего провода для кабелей с медным ленточным экраном
Кабели с ламинированным алюминиевым ленточным экраном без брони
25 - 120 25 - 120 SMOE 62609
95 - 400 50 - 240 SMOE 62589
Кабели с медным ленточным экраном без брони
|
25 - 70 |
EAKT 1655 |
|||
|
35 - 120 |
25 - 70 |
EAKT 1656 |
||
|
95 - 240 |
50 - 150 |
25 - |
70 |
EAKT 1657 |
|
240 - 500 |
120 - 400 |
35 - |
300 |
EAKT 1658 |
|
630 - 800 |
500 - 800 |
240 - |
800 |
EAKT 1659 |
Кабели с медным ленточным экраном и с алюминиевой проволочной броней
70 - 240 70 - 150 SMOE-62822
Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект SMOE включает 3 роликовые пружины, 3 проводника заземления и медные сетки. Комплект EAKT для кабелей с медным ленточным экраном включает 3 роликовые пружины и 3 проводника заземления. Комплект SМОE-62822 включает соединители, проводники заземления, роликовые пружины и манжету с клеем.
