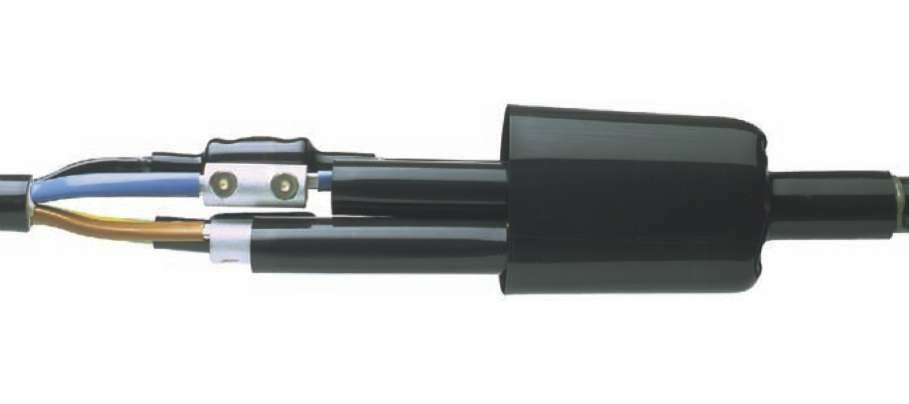

Соединительные муфты Raychem Райхем для кабелей с пластмассовой изоляцией на напряжение до 1 кВ

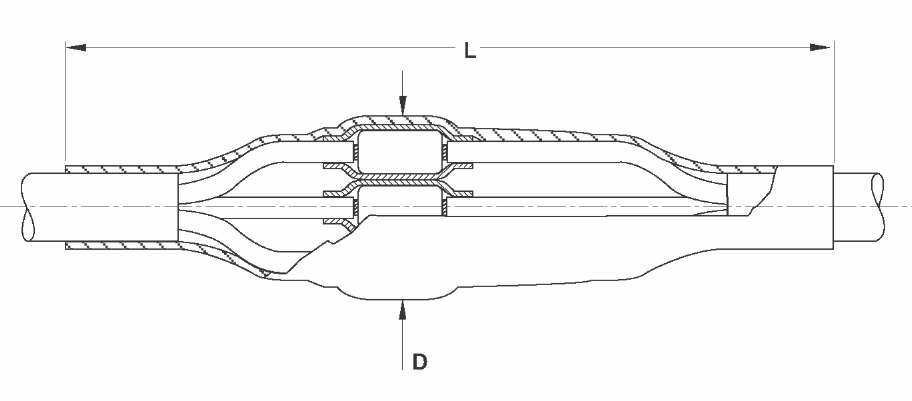

L, D - см. таблицу
Кабель
Здесь представлены соединительные муфты Raychem Райхем для 3-, 3,5-, 4- и 5- жильных кабелей с пластмассовой изоляцией, с броней или без брони. Например: ВВГ, АВВГ, АВБбШв SZAMtKAtM, KAtM, N(A)YY, N(A)YBY, VVG, AVVG.
Конструкция
Для кабелей без брони
Соединительная муфта Raychem Райхем состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты Raychem Райхем позволяют перекрещивать жилы при фазировке. Для муфт Raychem Райхем, поставляемых без соединителей, размеры используемых гильз под опрессовку или механических болтовых соединителей не должны превышать размеров, указанных в таблице.
Для кабелей со стальной ленточной броней
Соединительная муфта Raychem Райхем состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок, а также луженой медной сетки и роликовых пружин. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Луженая медная сетка оборачивается вокруг места соединения, служит механической защитой и с помощью роликовых пружин электрически соединяет броню кабелей. Термоусаживаемая трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты Raychem Райхем позволяют перекрещивать жилы при фазировке.
Для муфт Raychem Райхем, поставляемых без соединителей, размеры используемых гильз под опрессовку или механических болтовых соединителей не должны превышать размеров, указанных в таблице.
Соединительные муфты с механическими соединителями для кабелей с пластмассовой изоляцией
Номинальное
напряжение
Uo/U (кВ)		 Сечение
жилы
(мм2)
Обозначение для заказа
для кабелей
Размеры муфты (мм)
без брони с броней L D
0,6/1 1,5 – 6 POLJ-01/4X 1- 6   230 25
1,5 – 6 POLJ-01/5X 1- 6   230 25
4 – 16 POLJ-01/4X 4- 16   300 35
4 – 16 POLJ-01/5X 4- 16   300 35
10 – 35 POLJ-01/4X 10- 35 POLJ-01/4X 10- 35-T 450 50
10 – 35 POLJ-01/5X 10- 35   450 50
25 – 70 POLJ-01/4X 25-70 POLJ-01/4X 25-70-T 600 70
25 – 70 POLJ-01/5X 25-70 POLJ-01/5X 25-70-T 600 70
70 – 120 POLJ-01/4X 70-120 POLJ-01/4X 70-120-T 650 80
70 – 120 POLJ-01/5X 70-120 POLJ-01/5X 70-120-T 650 80
150 – 240 POLJ-01/4X150-240 POLJ-01/4X150-240-T 800 110
150 – 240 POLJ-01/5X150-240 POLJ-01/5X150-240-T 800 110
300 POLJ-01/4X300 POLJ-01/4X300-T 850 120
300 POLJ-01/5X300 POLJ-01/5X300-T 850 120

* Муфты могут быть использованы для 4-х и 5-ти жильных кабелей.

Примечание: Муфты разработаны только для тех соединителей, которые включены в набор. Другие соединители не могут быть использованы. Муфты для кабелей с проволочной броней могут быть заказаны по запросу.


Муфты без соединителей для кабелей с пластмассовой изоляцией без брони
Номина-
льное
напря-
жение
Uo/U (кВ)		 Сечение жилы (мм2) Обозначение для заказа Макс.
размеры
соединителя
(мм)		 Размеры муфты
(мм)
Соеди-
нение опрес-
совкой		 Болтовое соеди-
нение		 Дли-
на		 Диа-
метр		 L D
для использования опрессовки или механических соединителей
0,6/1 1,5 – 10   SMOE 81511 35 8 300 25
1,5 – 10   SMOE 81511-CEE05 * 35 8 230 25
6 – 25   SMOE 81512 75 12 500 40
6 – 25   SMOE 81512-CEE05 * 75 12 450 40
16 – 50   SMOE 81513 95 18 650 50
70 – 150 70 – 120 SMOE 81514 130 26 850 80
95 – 300 150 – 240 SMOE 81515 150 37 950 110
для использования механических соединителей
0,6/1   10 – 35 SMOE 81516 45 18 450 50
  10 – 35 SMOE 81516-CEE05 * 45 18 400 50
  25 – 70 SMOE 81517 60 26 600 70
  70 – 120 SMOE 81518 75 29 650 80
  150 – 240 SMOE 81519 85 38 800 110

* Муфты с кодом СЕЕ05 могут быть использованы для 4-х и 5-ти жильных кабелей.


Муфты без соединителей для кабелей с пластмассовой изоляцией со стальной ленточной броней или алюминиевым ленточным экраном
Номина-
льное
напря-
жение
Uo/U (кВ)		 Сечение жилы (мм2) Обозначение для заказа Макс.
размеры
соединителя
(мм)		 Размеры муфты
(мм)
Соеди-
нение опрес-
совкой		 Болтовое соеди-
нение		 Дли-
на		 Диа-
метр		 L D
для использования опрессовки или механических соединителей
0,6/1 1,5 – 10   SMOE 81521 35 8 300 25
6 – 25   SMOE 81522 75 12 500 40
16 – 50   SMOE 81523 95 18 650 50
70 – 150 70 – 120 SMOE 81524 130 26 850 80
95 – 300 150 – 240 SMOE 81525 150 37 950 110
для использования механических соединителей
0,6/1   10 – 35 SMOE 81526 45 18 450 50
  25 – 70 SMOE 81527 60 26 600 70
  70 – 120 SMOE 81528 75 29 650 80
  150 – 240 SMOE 81529 85 38 800 110

Примечание: Размеры соединителей не должны превышать размеры, указанные в таблице. Диапазоны сечений жил, данные в таблице, применимы для всех типов кабелей с изоляцией из ПВХ пластиката с использованием соединителей под опрессовку в соответствии со стандартом DIN или механических соединителей в указанных пределах.
