Концевые муфты Райхем Raychem внутренней установки для 3-жильных кабелей с бумажной (Ml и MIND*) изоляцией и общей оболочкой на напряжение 6 и 10 кВ
Кабель
Здесь представлены концевые муфты Райхем Raychem внутренней установки для 3-жильных кабелей с бумажной изоляцией (типа MI и MIND) и общей алюминиевой или свинцовой оболочкой напряжением 6 и 10 кВ, например, ААБУ, АСБУ и пр.

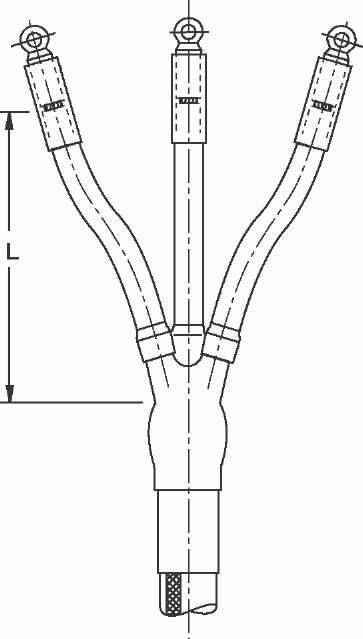

L - см. в таблице (L min = 450 мм)

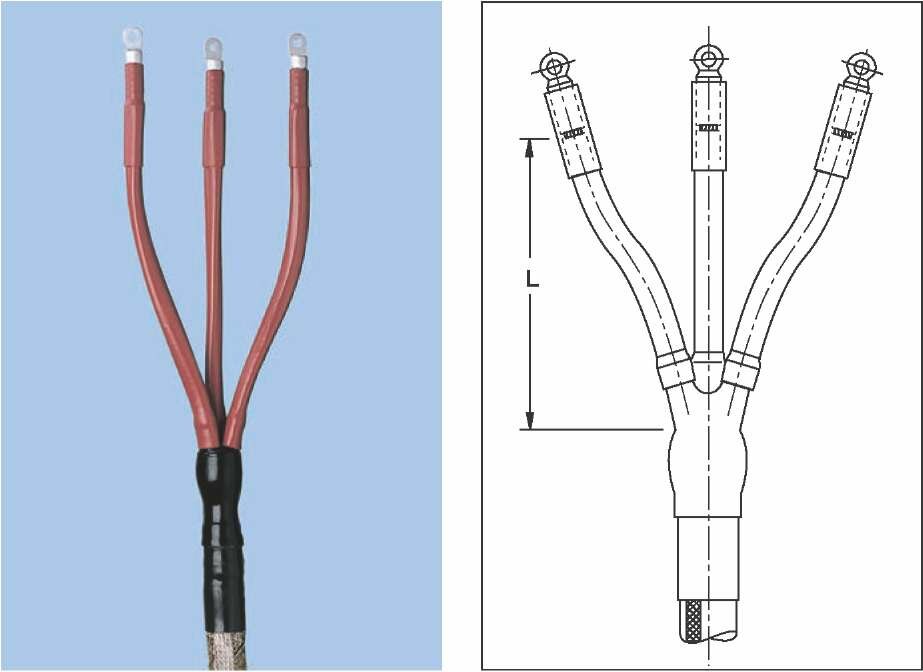

Конструкция
На жилы устанавливаются маслостойкие трубки. Корешок заполняется маслостойкой мастикой желтого цвета и закрывается термоусаживаемой проводящей перчаткой Райхем Raychem с клеем, заходя на металлическую оболочку и жилы. Ленты желтой мастики для выравнивания напряженности электрического поля наносятся на концы пальцев перчатки с заходом на жилы. На жилы устанавливаются трекингостойкие трубки красного цвета. Конец изоляции жилы вместе с наконечником или с
зачищенной одно-проволочной жилой герметизируется манжетой с клеем. В комплект входит арматура для непаянного заземления. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
Концевые муфты Райхем Raychem для кабелей типа MI и MIND
|
Номинальное напряжение Uo/U (кВ) |
Сечение жилы (мм2) |
Обозначение для заказа с наконечниками* |
без наконечников |
Размеры L (мм) |
|
25 - 50 |
GUST 12/ 25- 50/ 450-L12 GUST 12/ 25- 50/ 800-L12 GUST 12/ 25- 50/1200-L12 |
GUST 12/ 25- 50/ 450 GUST 12/ 25- 50/ 800 GUST 12/ 25- 50/1200 |
450 800 1200 |
|
|
3,5/6 и 6/10 |
70 - 120 |
GUST 12/ 70-120/ 450-L12 GUST 12/ 70-120/ 800-L12 GUST 12/ 70-120/1200-L12 |
GUST 12/ 70-120/ 450 GUST 12/ 70-120/ 800 GUST 12/ 70-120/1200 |
450 800 1200 |
|
150 - 240 |
GUST 12/150-240/ 450-L12 GUST 12/150-240/ 800-L12 GUST 12/150-240/1200-L12 |
GUST 12/150-240/ 450 GUST 12/150-240/ 800 GUST 12/150-240/1200 |
450 800 1200 |
* Для концевых муфт с болтовыми наконечниками под болт М16 использовать модификацию L16.
Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными. Длина жил может быть определена по месту монтажа. Минимальная длина жил - 450 мм.
Концевые муфты Райхем Raychem наружной установки для 3-жильных кабелей с бумажной (MI и MIND*) изоляцией и общей оболочкой на напряжение 6 и 10 кВ
(L мин = 450 мм для U= 6 кВ) (l мин = 800 мм для U= 10 кВ)
L - см. в таблице
Кабель
Здесь представлены концевые муфты Райхем Raychem наружной установки для 3-жильных кабелей с бумажной изоляцией (типа MI и MIND) и общей алюминиевой или свинцовой оболочкой напряжением 6 и 10 кВ, например, ААБУ, АСБУ и пр.
Конструкция
На жилы устанавливаются маслостойкие трубки. Корешок заполняется маслостойкой мастикой желтого цвета и закрывается термоусаживаемой проводящей перчаткой Райхем Raychem с клеем, заходя на металлическую оболочку и жилы. Ленты желтой мастики для выравнивания напряженности электрического поля наносятся на концы пальцев перчатки с заходом на жилы. На жилы устанавливаются трекингостойкие
трубки красного цвета. Конец изоляции жилы вместе с наконечником или с зачищенной одно-проволочной жилой герметизируется манжетой с клеем. В комплект входит арматура для непаянного заземления. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
