Накидные зажимы Guro Райхем Raychem
Универсальный накидной зажим Райхем Raychem с раздельным присоединением и изолирующим колпачком
Накидной зажим Райхем Raychem с изолирующим колпачком
Накидной зажим Райхем Raychem без изолирующего колпачка

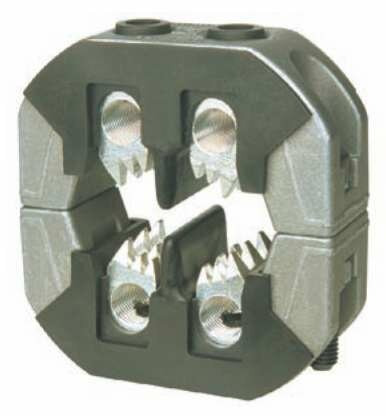

Изолированный соединитель Hellstern Райхем Raychem с прокалыванием изоляции для 4-х жильных кабелей
Соединитель Hellstern Райхем Raychem кольцевого типа специально разработан для простого и надежного монтажа, обеспечивает максимальную безопасность при выполнении ответвления от кабеля, находящегося под напряжением. Соединитель можно применять на медных и алюминиевых многопроволочных и однопроволочных жилах, кабелях с ПВХ изоляцией или изоляцией из сшитого полиэтилена.Компактная конструкция позволяет устанавливать соединитель в наполняемых компаундом муфтах Райхем Raychem соответству­ющего размера и в термоусаживаемых муфтах Тайко Электроникс Райхем типа Rayligator.
Монтаж

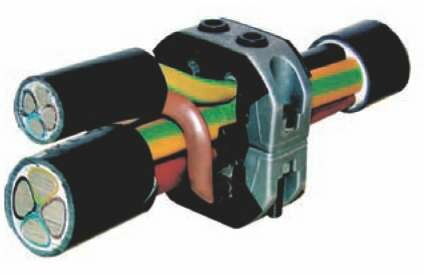

Удаляется наружный покров основного кабеля, между жилами устанавливаются изолирующие разделители. Обе половины корпуса устанавливаются над жилами и слегка скрепляются болтами. Жилы ответвляемого кабеля со снятой изоляцией вводятся в отверстия для ответвления и закрепляются болтами. Половины корпуса стягиваются болтами до конца, при этом контактные сегменты прокалывают изоляцию основных жил. Металлический корпус соединителя не находится под напряжением.
• Для 4- и 3,5 - жильных кабелей
• Контактные сегменты с ограничением глубины
• Отверстия для ответвления с насечкой
• Не требуется использование динамометрического ключа
• Соответствует требованиям VDE 0220
Материалы:
• Корпус: высокопрочный алюминиевый сплав
• Контактные сегменты: бронза электролитического лужения
• Изоляционные части: полимер, усиленный стекловолоконной структурой
• Болты: оцинкованная сталь
Типы жил:
sm: Секторная многопроволочная se: Секторная однопроволочная rm: Круглая многопроволочная re: Круглая однопроволочная
Универсальный накидной зажим с раздельным
присоединением и изолирующим колпачком
Сечение жилы (мм2) Обозначение для заказа
Основная Ответвл.
2,5 – 25 1,5 – 25 GURO-MC25U-I

Накидной зажим с общим присоединением
и изолирующим колпачком
Комбинации сечений жил (мм2)

Обозначение для заказа
Основная Ответвл.
4 – 6 1,5 – 6 GURO-MC06-I
2,5 – 6 2,5 – 6
16 1,5 – 16 GURO-MC16-I
10 – 16 2,5 – 10
6 – 16 4 – 6
25 2,5 – 25 GURO-MC25-I
16 – 25 6 – 16
10 – 25 10

Накидной зажим с общим присоединением
без изолирующего колпачка
Комбинации сечений жил (мм2) Обозначение для заказа
Основная Ответвл.
25 2,5 – 25 GURO-MC25
16 – 25 6 – 16
10 – 25 10

Соединители кольцевого типа для 4-х жильных кабелей
Обозначение
для заказа		 Сечение жилы (мм2) Размеры (мм)
A / B / диаметр		 Ключ
ответвл.
(мм)		 Вес
(кг/100шт)
Стандарт.
соеди-
нитель		 Основной Ответвл.
rm/sm re/se rm/sm re/se
HEL-4874-35re – 35 6– 35 6– 35 87/ 87/ 96 6 / 5 42,4
HEL-4874 35– 70 50– 95 6– 50 6– 70 87/ 87/ 96 6 / 5 42,4
HEL-6874 50– 70 70– 95 6– 50 6– 70 87/ 87/ 96 6 / 5 42,6
HEL-6875 70–120 95–150 6– 50 6– 70 87/ 87/ 96 6 / 5 42,2
HEL-6876 95–120 120–150 6– 50 6– 70 91/ 87/100 6 / 5 44,6
HEL-6877 95–120 120–150 10– 95/
35–120		 16–120/
50–150		 100/120/125 6 / 6 46,0
HEL-6878 150 185 6– 70 6– 70 103/ 93/115 6 / 5 60,0
HEL-6879 185 240 6– 70 6– 70 110/115/124 8 / 5 69,4
HEL-6880 240 – 6– 70 6– 70 110/115/124 8 / 5 69,4
HEL-5876 – 120–150 6– 50 6– 70 91/ 87/ 98 6 / 5 46,0
HEL-5877 – 120–150 10– 95/
35–120		 16–120/
50–150		 100/120/125 6 / 6 46,0
Обозначение
для заказа		 Сечение жилы (мм2) Размеры (мм)
A / B / диаметр		 Ключ
ответвл.
(мм)		 Вес
(кг/100шт)
Ответвл.
со срывн.
головкой		 Основной Ответвл.
rm/sm re/se rm/sm re/se
HEL-4874-AK 35– 70 50– 95 6– 50 6– 70 87/ 87/ 96 6 / 5 42,4
HEL-6874-AK 50– 70 70– 95 6– 50 6– 70 87/ 87/ 96 6 / 5 42,6
HEL-6875-AK 70–120 95–150 6– 50 6– 70 87/ 87/ 96 6 / 5 42,2
HEL-6876-AK 95–120 120–150 6– 50 6– 70 91/ 87/100 6 / 5 44,6
HEL-6877-AK 95–120 120–150 10– 95/
35–120		 16–120/
50–150		 100/120/125 6 / 6 46,0
– 150 185 6– 70 6– 70 103/ 93/115 6 / 5 60,0
– 185 240 6– 70 6– 70 110/115/124 8 / 5 69,4
– 240 – 6– 70 6– 70 110/115/124 8 / 5 69,4
HEL-5876-AK – 120–150 6– 50 6– 70 91/ 87/ 98 6 / 5 46,0
HEL-5877-AK – 120–150 10– 95/
35–120		 16–120/
50–150		 100/120/125 6 / 6 46,0

A – высота, B – ширина


Соединители кольцевого типа для 3,5 - жильных кабелей
Обозначение для заказа Сечение жилы (мм2)
Основная фаза		 Размеры (мм)
A / B / диаметр		 Ключ
ответвл.
(мм)		 Вес
(кг/100шт)
rm/sm re/se
HEL-4875.3 70–120 95–150 87/ 87/ 96 6 / 5 42,2
HEL-6878.3 150sm – 103/ 93/115 6 / 5 63,8
HEL-6879.3 185sm – 110/115/124 8 / 5 73,2
HEL-6880.3-RE 240sm – 110/115/124 8 / 5 72,2
HEL-6880.3-SM 240sm – 110/115/124 8 / 5 72,2
Обозначение для заказа Сечение жилы (мм2)
нейтраль		 Размеры (мм)
A / B / диаметр		 Ключ
ответвл.
(мм)		 Вес
(кг/100шт)
rm/sm re/se
HEL-4875.3 35– 70 50– 95 87/ 87/ 96 6 / 5 42,2
HEL-6878.3 70sm 70 103/ 93/115 6 / 5 63,8
HEL-6879.3 – 95re 110/115/124 8 / 5 73,2
HEL-6880.3-RE – 120re 110/115/124 8 / 5 72,2
HEL-6880.3-SM 120sm – 110/115/124 8 / 5 72,2
Обозначение для заказа Сечение жилы (мм2)
Ответвление		 Размеры (мм)
A / B / диаметр		 Ключ
ответвл.
(мм)		 Вес
(кг/100шт)
rm/sm re/se
HEL-4875.3 6– 50 6– 70 87/ 87/ 96 6 / 5 42,2
HEL-6878.3 6– 50* 6– 50 103/ 93/115 6 / 5 63,8
HEL-6879.3 6– 50* 6– 50 110/115/124 8 / 5 73,2
HEL-6880.3-RE 6– 50* 6– 50 110/115/124 8 / 5 72,2
HEL-6880.3-SM 6– 50* 6– 50 110/115/124 8 / 5 72,2

* жила сечением 50мм2 должна быть скруглена

A – высота, B – ширина
