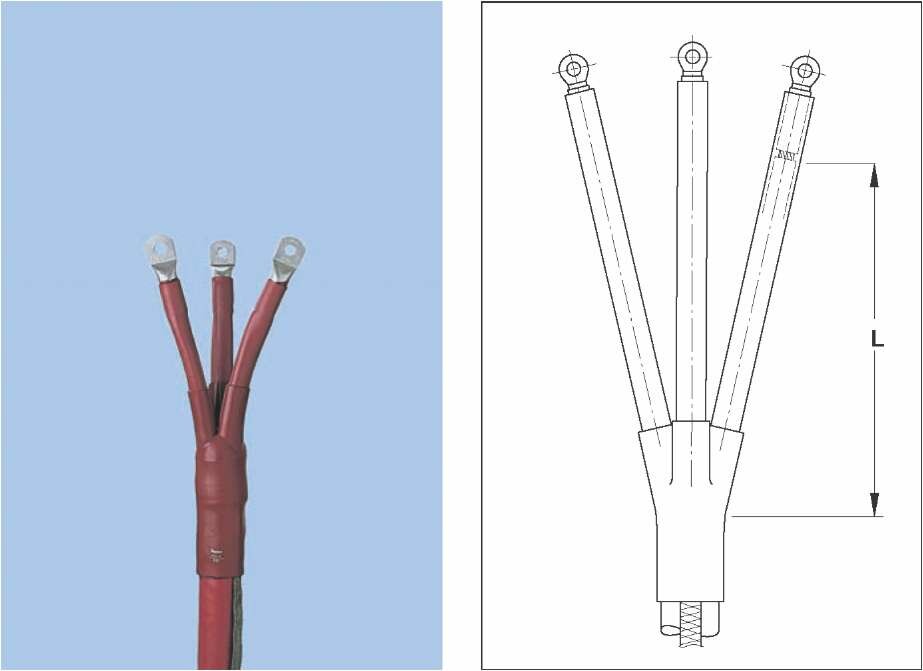

Концевые муфты внутренней установки для трехжильных неэкранированных кабелей с пластмассовой изоляцией на напряжение 6 кВ

L - см.таблицу

Кабель

Здесь представлены концевые муфты внутренней установки для трехжильных кабелей с пластмассовой изоляцией без полупроводящего экрана с броней или с медным ленточным экраном на напряжение 6 кВ, например, АПВГ и пр.

Конструкция

На все жилы устанавливаются трекингостойкие термоусаживаемые изоляционные трубки. В корешке разделки кабеля усаживается трекингостойкая изоляционная перчатка. Арматура для непаянного заземления заказывается отдельно.

Номинальное Сечение Обозначение Размеры

напряжение жилы для заказа (мм) Uo/U (кВ) (мм²)Ь

EPKT 2041 450

_- EPKT 2042 650

^{16 50} EPKT 2043 800

EPKT 2044 1200

EPKT 2051 450

_{3 5/6 70 -} EPKT 2052 650

^{3,5/6 70 120} EPKT 2053 800

EPKT 2054 1200

EPKT 2061 450

EPKT 2062 650

EPKT 2063 800

EPKT 2064 1200

Примечание: Один комплект включает материалы для 3-х фаз.

Длина жил может быть определена по месту монтажа. Минимальная длина жил - 250 мм.

Арматура для непаянного присоединения заземляющего провода для кабеля с броней или медным ленточным экраном

Номинальное Сечение Обозначение

напряжение жилы для заказа

Uo/U (кВ) (мм²)

16 - 95 SMOE 60805

^3,5/6 120 - 300 SMOE 60873

Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект SMOE включает роликовую пружину и проводник заземления.

Концевые муфты для подключения кабеля к брно электродвигателя заказываются по запросу.

26

19 И N

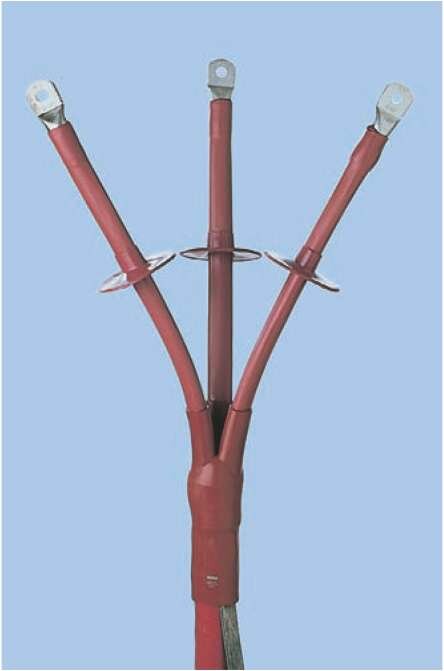

Концевые муфты наружной установки для трехжильных неэкранированных кабелей с пластмассовой изоляцией на напряжение 6 кВ

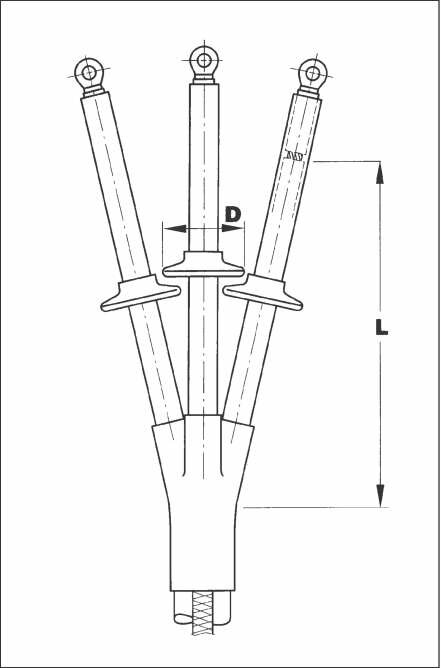

L, D - см. таблицу

Кабель Конструкция

Здесь представлены концевые муфты На все жилы устанавливаются

внутренней установки для трехжильных трекингостойкие термоусаживаемые

кабелей с пластмассовой изоляцией без изоляционные трубки. В корешке

полупроводящего экрана с броней или с разделки кабеля усаживается

медным ленточным экраном на трекингостойкая изоляционная перчатка. напряжение 6 кВ, например, АПВГ и пр.

Дополнительные трекингостойкие изоляционные юбки усаживаются на жилы (кол-во см. таблицу). Арматура для непаянного заземления заказывается отдельно.

Номинальное напряжение Uo/U (кВ)

Сечение

жилы

(мм²)

Обозначение для заказа

Размеры (мм)

L D

Кол-во юбок

16 - 50

EPKT 2292 EPKT 2294

650 1200

76 76

3x1 3x1

3,5/6

70 - 120

EPKT 2302 EPKT 2304

650 1200

95 95

3x1 3x1

150 - 240

EPKT 2312 EPKT 2314

650 1200

95 95

3x1 3x1

Примечание: Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными. Длина жил может быть определена по месту монтажа. Минимальная длина жил - 450 мм.

Арматура для непаянного присоединения заземляющего провода для кабеля с броней или медным ленточным экраном

Номинальное Сечение Обозначение

напряжение жилы для заказа

Uo/U (кВ)

жилы (мм²)

3,5/6

16 - 95

120 - 300

SMOE 60805 SMOE 60873

Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект SMOE включает роликовую пружину и проводник заземления.

Концевые муфты для подключения кабеля к брно электродвигателя заказываются по запросу.
