Соединительные муфты для гибких экранированных кабелей с резиновой изоляцией и переходные муфты на 3-х жильные неэкранированные кабели с пластмассовой изоляцией на напряжение 6 кВ

Кабель

Здесь представлены муфты для экранированных гибких кабелей с резиновой изоляцией на 6 кВ, с одной или тремя заземляющими жилами, например, КГЭ, КГЭТ.

Конструкция для гибких кабелей

В месте соединения жил выравнивается напряженность электрического поля, выполняется герметизация и восстановление изоляции с помощью лент заполнения пустот и толстостенных термоусаживаемых трубок. Полупроводящая лента, накладываемая поверх изоляционных трубок, восстанавливает экран над местом соединения. Наружная гибкая толстостенная защитная герметизирующая трубка сохраняет гибкость муфты и противостоит истиранию. Внутреннее пространство муфты между жилами и наружной трубкой заполняется гибкой термоплавкой мастикой.

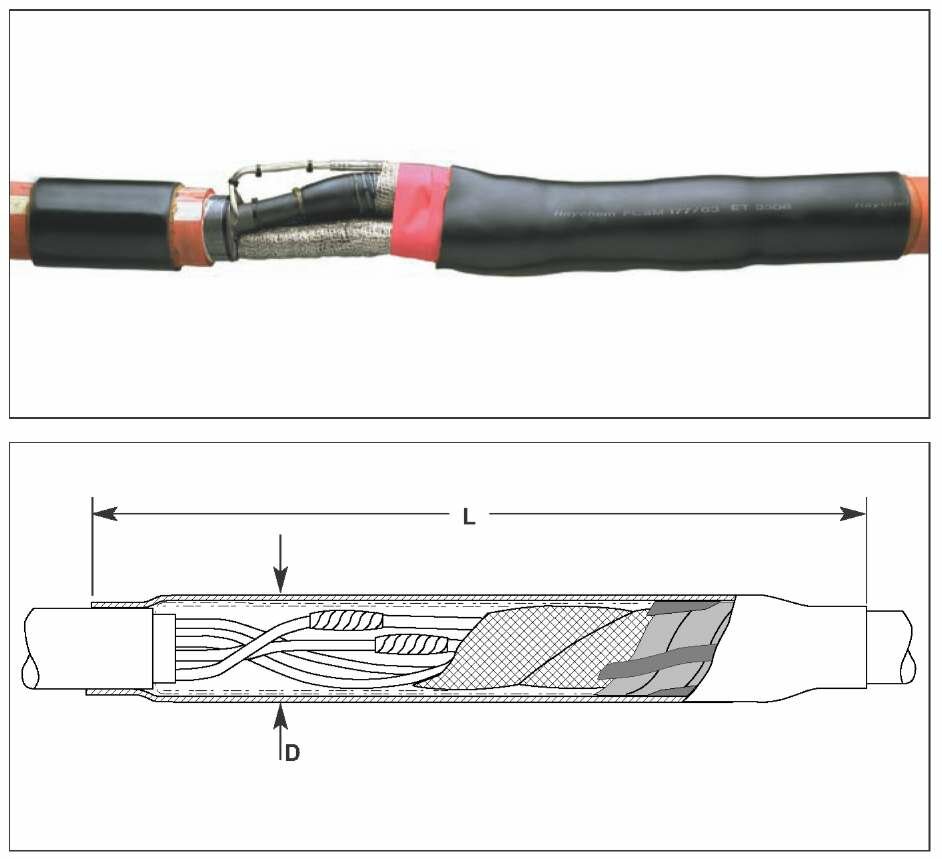

Конструкция переходной муфты на неэкранированные кабели с пластмассовой изоляцией

Жилы гибких кабелей в месте окончания экрана подматывают лентой выравнивания напряженности электрического поля. Место соединения изолируют и герметизируют толстостенной термоусаживаемой трубкой с клеевым подслоем изнутри. Защитный покров восстанавливается медной сеткой, а непаянное заземление обеспечивает электрический контакт с защитным покровом. Наружную защиту и герметизацию обеспечивает термоусаживаемая трубка с клеем.
