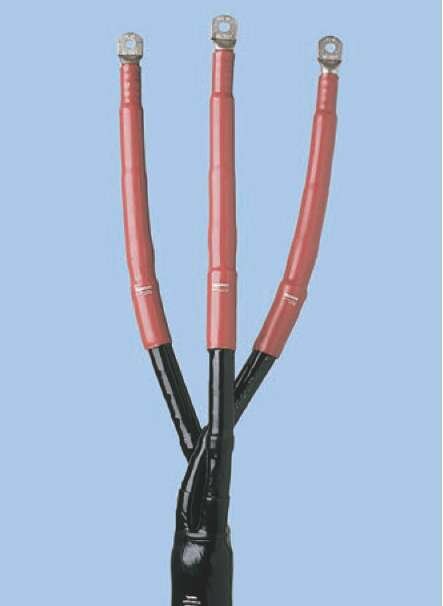

Концевые муфты внутренней установки для экранированных трехжильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ
Кабель
Здесь представлены концевые муфты внутренней установки для экранированных трехжильных кабелей с пластмассовой изоляцией напряжением 10, 20 и 35 кВ, с броней или без брони, или медным ленточным экраном, например, АПВГ, АпвБШв, N(A)YSEY, NA2XSY, N2XSEY, NA2XS2Y, AXEKVCY, AXEKVCEY, N(A)2XSY и пр.
Конструкция
Кабель преобразуется в 3 одножильных кабеля, что позволяет перефазировать жилы даже в ограниченном пространстве. На жилы усаживаются проводящие трубки от корешка до окончания экрана жилы. Область корешка герметизируется и защищается проводящей перчаткой с клеем, которая усаживается на жилы и окончание наружного покрова.
Желтая мастика для выравнивания напряженности электрического поля накладывается вокруг окончания экрана жил. Затем на жилы устанавливаются трекингостойкие изоляционные трубки с нанесенным изнутри слоем мастики распределения напряженности электрического поля и клеящей мастикой. Трубки усаживаются от окончания проводящих трубок до кабельных наконечников, с заходом на них.
Арматура для непаянного заземления заказывается отдельно. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
Номин. С болтовыми наконечниками Без наконечников
|
напря-
|
Сечение
|
Обозначение для заказа
|
|
Сечение
|
Обозначение для заказа
|
|
жение
|
жилы
|
Для длины
|
|
жилы
|
Для длины
|
|
|
Uo/U (кВ)
|
(мм2)
|
|
L = 450 мм
|
L = 1200 мм
|
(мм2)
|
|
L = 450 мм
|
L = 1200 мм
|
|
|
|
|
|
|
10 -
|
16
|
POLT-12A/3XI-H1
|
POLT-12A/3XI-H4
|
|
|
25 -
|
50
|
POLT-12C/3XI-H1-L12
|
POLT-12C/3XI-H4-L12
|
25 -
|
70
|
POLT-12C/3XI-H1
|
POLT-12C/3XI-H4
|
|
6/10
|
70 -
|
120
|
POLT-12D/3XI-H1-L12A
|
POLT-12D/3XI-H4-L12A
|
95 -
|
240
|
POLT-12D/3XI-H1
|
POLT-12D/3XI-H4
|
|
|
120 -
|
240
|
POLT-12D/3XI-H1-L12B
|
POLT-12D/3XI-H4-L12B
|
|
|
|
|
|
|
240 -
|
400
|
-
|
POLT-12E/3XI-H4-L12
|
240 -
|
400
|
-
|
POLT-12E/3XI-H4
|
|
|
|
|
|
|
10 -
|
25
|
POLT-24B/3XI-H1
|
POLT-24B/3XI-H4
|
|
|
25 -
|
50
|
POLT-24C/3XI-H1-L12
|
POLT-24C/3XI-H4-L12
|
25 -
|
50
|
POLT-24C/3XI-H1
|
POLT-24C/3XI-H4
|
|
12/20
|
50 -
|
120
|
POLT-24D/3XI-H1-L12A
|
POLT-24D/3XI-H4-L12A
|
70 -
|
185
|
POLT-24D/3XI-H1
|
POLT-24D/3XI-H4
|
|
|
120 -
|
185
|
POLT-24D/3XI-H1-L12B
|
POLT-24D/3XI-H4-L12B
|
|
|
|
|
|
|
185 -
|
400
|
-
|
POLT-24E/3XI-H4-L12
|
185 -
|
400
|
-
|
POLT-24E/3XI-H4
|
|
|
50 -
|
120
|
-
|
POLT-42D/3XI-H4-L12
|
50 -
|
120
|
-
|
POLT-42D/3XI-H4
|
|
20/35
|
120 -
|
240
|
-
|
POLT-42E/3XI-H4-L12
|
120 -
|
300
|
-
|
POLT-42E/3XI-H4
|
|
|
300 -
|
400
|
-
|
POLT-42F/3XI-H4-L12
|
300 -
|
500
|
-
|
POLT-42F/3XI-H4
|
Примечание: Длина жил может быть определена по месту монтажа. Минимальная длина жил 320 мм для Uo/U= 6/10 кВ, 360 мм для Uo/U= 12/20 кВ и 600 мм для Uo/U= 20/35 kV. Для концевых муфт с болтовыми наконечниками под болт М16 использовать модификацию L16. Арматура для непаянного присоединения заземления заказывается отдельно.
Арматура для непаянного присоединения заземляющего провода для кабелей с медным ленточным экраном с броней или без брони
|
Номинальное напряжение
Uo/U (кВ)
|
Сечение
жилы
(мм2)
|
Обозначение для заказа с ленточным экраном без брони
|
с ленточной броней
|
с ленточным экраном и проволочной броней
|
|
6/10
|
10 - 50
35 - 120 95 - 240 240 - 500
|
EAKT-1655
EAKT-1656 EAKT-1657 EAKT-1658
|
EAKT-1675-CEE01 EAKT-1676-CEE01 EAKT-1677-CEE01
|
EAKT-1657 + EAKT-1643 EAKT-1658 + EAKT-1645
|
|
12/20
|
25 - 70 50 - 150 120 - 400
|
EAKT-1656
EAKT-1657 EAKT-1658
|
EAKT-1675-CEE01 EAKT-1676-CEE01 EAKT-1677-CEE01
|
EAKT-1657 + EAKT-1643 EAKT-1658 + EAKT-1645
|
|
20/35
|
50 - 150 50 - 300 300 - 500
|
EAKT-1658
EAKT-1658 EAKT-1659
|
EAKT-1677-CEE01 EAKT-1677-CEE01
|
EAKT-1658 + EAKT-1644 EAKT-1658 + EAKT-1645
|
Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект включает 3 роликовые пружины и 3 проводника заземления. Для кабеля с броней в комплект входит дополнительная большая роликовая пружина. Комплект для кабеля с проволочным экраном включает зажимные кольца, проводник заземления и манжету с клеем.
28
Ill пя
Концевые муфты наружной установки для экранированных трехжильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ
Конструкция
Конструкция и монтаж концевой муфты наружной установки аналогичен предыдущему описанию для внутренней установки. Дополнительные трекингостойкие изоляционные юбки усаживаются на жилы (кол-во см. таблицу).
Арматура для непаянного заземления заказывается отдельно. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под
болт М16.
L, D - см. таблицу
Концевые муфты с болтовыми наконечниками
|
Номинальное напряжение Uo/U (кВ)
|
Сечение жилы
(мм2)
|
Обозначение для заказа Для длины L = 450 мм
|
L = 1200 мм
|
D
(мм)
|
Кол-во юбок
|
|
6/10
|
25 - 50 70 - 120 120 - 240 240 - 400
|
POLT-12C/3XO-H1-L12
POLT-12D/3XO-H1-L12A
POLT-12D/3XO-H1-L12B
|
POLT-12C/3XO-H4-L12 POLT-12D/3XO-H4-L12A POLT-12D/3XO-H4-L12B POLT-12E/3XO-H4-L12
|
85 95 95 115
|
3 x 1 3 x 1
3 x 1 3 x 1
|
|
12/20
|
25 - 50 50 - 120 120 - 185 185 - 400
|
POLT-24C/3XO-H1-L12
POLT-24D/3XO-H1-L12A
POLT-24D/3XO-H1-L12B
|
POLT-24C/3XO-H4-L12 POLT-24D/3XO-H4-L12A POLT-24D/3XO-H4-L12B POLT-24E/3XO-H4-L12
|
85 95 95 115
|
3 x 3 3 x 3 3 x 3 3 x 3
|
|
20/35
|
50 - 120 120 - 300 300 - 400
|
-
|
POLT-42D/3XO-H4-L12 POLT-42E/3XO-H4-L12 POLT-42F/3XO-H4-L12
|
95 115 135
|
3 x 4 3 x 4 3 x 4
|
|
Примечание: Длина жил может быть определена по месту монтажа. Минимальная длина жил 320 мм для Uo/U= 6/10 кВ, 460 мм для Uo/U= 12/20 кВ и 800 мм для Uo/U= 20/35 kV. Для концевых муфт с болтовыми наконечниками под болт М16 использовать модификацию L16. Арматура для непаянного присоединения заземления заказывается отдельно (см. стр. 28).
|
|
Концевые муфты без наконечников
|
|
|
|
|
|
Номинальное напряжение
Uo/U (кВ)
|
Сечение
жилы
(мм2)
|
Обозначение для заказа Для длины L = 450 мм
|
L = 1200 мм
|
D
(мм)
|
Кол-во юбок
|
|
6/10
|
10 - 16 25 - 70 95 - 240 240 - 400
|
POLT-12A/3XO-H1
POLT-12C/3XO-H1 POLT-12D/3XO-H1 POLT-12E/3XO-H1
|
POLT-12A/3XO-H4 POLT-12C/3XO-H4 POLT-12D/3XO-H4 POLT-12E/3XO-H4
|
76 85 95 115
|
3 x 1 3 x 1 3 x 1 3 x 1
|
|
12/20
|
10 - 25
25 - 50 70 - 185 185 - 400
|
POLT-24B/3XO-H1
POLT-24C/3XO-H1 POLT-24D/3XO-H1 POLT-24E/3XO-H1
|
POLT-24B/3XO-H4 POLT-24C/3XO-H4 POLT-24D/3XO-H4 POLT-24E/3XO-H4
|
76 85 95 115
|
3 x 3 3 x 3 3 x 3 3 x 3
|
|
20/35
|
50 - 120 120 - 300 300 - 500
|
-
|
POLT-42D/3XO-H4 POLT-42E/3XO-H4 POLT-42F/3XO-H4
|
95 115 135
|
3 x 4 3 x 4 3 x 4
|
Примечание: Длина жил может быть определена по месту монтажа. Минимальная длина жил 320 мм для Uo/U= 6/10 кВ, 460 мм для Uo/U= 12/20 кВ и 800 мм для Uo/U= 20/35 kV. Применяемые кабельные наконечники должны быть герметичными. Арматура для непаянного присоединения заземления заказывается отдельно
|
