Концевые муфты для гибких экранированных кабелей с резиновой изоляцией на напряжение 6 кВ

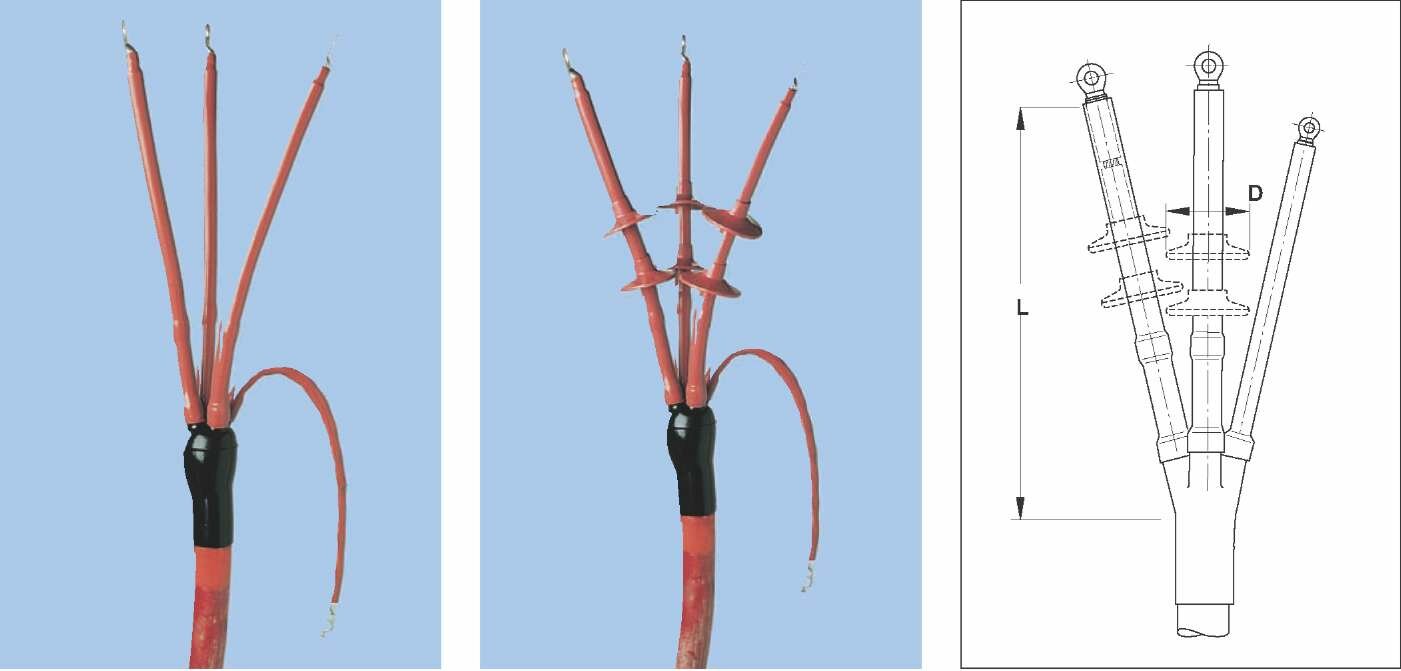

Концевые муфты внутренней установки Концевые муфты наружной установки

L, D - см. таблицу

Кабель

Здесь представлены концевые муфты для гибких экранированных кабелей с резиновой изоляцией с одной, двумя или тремя нейтралями на напряжение 6 кВ, например, КГЭ, КГЭТ и пр.

Конструкция

Для кабелей с одной или двумя нейтралями и регулируемой длиной жил.

Специальная мастика для снижения напряженности электрического поля

накладывается вокруг места среза экрана кабеля. На все жилы устанавливаются изоляционные трекингостойкие термоусаживаемые трубки. Длина жил может быть по 500 мм каждая или ступенями от 300 до 900 мм. На нейтраль устанавливается изолирующая трубка и герметизирующая мастика. Корешок разделки защищает перчатка с клеем. Жилы остаются элластичными и могут изгибаться, как и кабель.

Для кабелей с одной или двумя нейтралями

Специальная мастика для снижения напряженности электрического поля накладывается вокруг места среза экрана кабеля. На все жилы устанавливаются изоляционные трекингостойкие термоусаживаемые трубки. Корешок разделки защищает шести- или четырехпалая перчатка с клеем.

Концевая муфта внутренней установки

Номинальное Сечение жилы Обозначение для заказа напряжение Для длины жил

Uo/U (кВ) (мм²) регулируемая* L = 450 мм**

L = 1200 мм**

3,5/6

Кабель с одной нейтралью

10/10- 70/ 70 95/95-185/185

EMKT 7A4IH2 EMKT 7B4IH2

EMKT 7A4IH5 EMKT 7B4IH5

Кабели с одной или двумя нейтралями

50-95 EMKT 6I/50-95

Кабель с тремя нейтралями

25/10- 70/16 EMKT 7E6IH2 EMKT 7E6IH5

95/16-185/35 EMKT 7F6IH2 EMKT 7F6IH5

Концевая муфта наружной установки

Номинальное Сечение жилы Обозначение для заказа напряжение Для длины жил

Uo/U (кВ) (мм²) регулируемая* L = 450 мм** L = 1200 мм**

D Кол-во (мм) юбок

Кабель с одной нейтралью

10/10- 70/ 70

95/95-185/185

EMKT 7A4OH2 EMKT 7B4OH2

EMKT 7A4OH5 EMKT 7B4OH5

3,5/6

Кабели с одной или двумя нейтралями

50-95 EMKT 6O/50-95

Кабель с тремя нейтралями

25/10- 70/16 95/16-185/35

EMKT 7E6OH2 EMKT 7F6OH2

EMKT 7E6OH5 EMKT 7F6OH5

Концевые муфты на другие напряжения могут быть заказаны по запросу.

76 3х2 85 3х2

76

76 85

3х2

3х2 3х2

"Длина жил может быть выбрана 500 мм каждая или ступенчато, например 300, 600 и 900 мм. **Длина жил может быть определена по месту монтажа. Минимальная длина жил - 450 мм. Примечание: Один комплект включает материалы для 3-х фаз.
