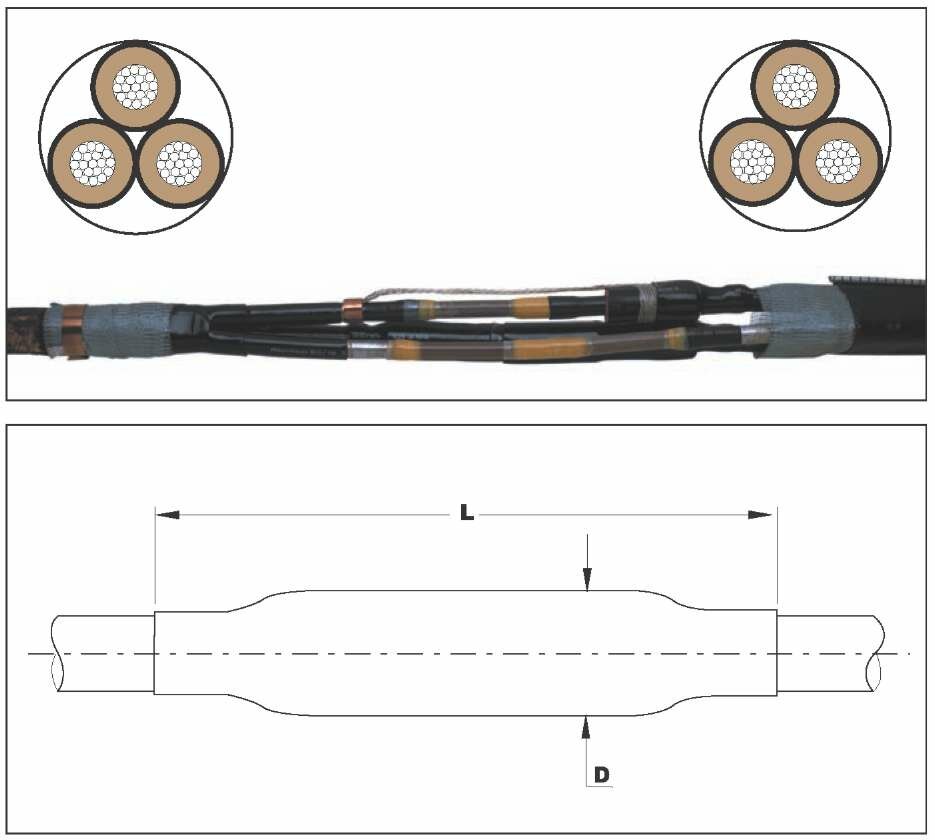

Соединительные муфты Raychem для кабелей с бумажной изоляцией с жилами в отдельных оболочках на напряжение 10, 20 и 35 кВ-1.jpg)
Кабель Здесь представлены муфты Raychem для одно-или трехжильных кабелей с бумажной изоляцией (MI и MIND*) с жилами в отдельных оболочках на напряжение 10, 20 и 35 кВ, например, ОСБ-В, АОСБ, ОСБ. Конструкция Для 3-х жильных кабелей непаянная система заземления обеспечивает соединение между броней и металлическими оболочками. Термоусаживаемая перчатка и трубки герметизируют и защищают металлические оболочки. Маслостойкая желтая мастика накладывается на срезе металлических оболочек. Бумажная изоляция жил полностью закрывается маслостойкими трубками. Короткие проводящие трубки восстанавливают экран в месте перехода от металлической оболочки к бумажной изоляции жил. Таким образом, кабель с бумажной изоляцией трансформируется в кабель с пластмассовой изоляцией. На окончание проводящих трубок и поверх соединителей накладывается желтая мастика заполнения пустот. Термоусаживаемая трубка Raychem выравнивания напряженности электрического поля усаживается на область соединения каждой жилы. Поверх нее усаживается двухслойная эластомерная трубка, обеспечивающая необходимую толщину изоляции и экранирующий слой. Медная сетка оборачивается вокруг области соединения, восстанавливая металлический экран. Металлические оболочки жил соединяются непаянным способом. Для трехжильных кабелей броня восстанавливается металлической сеткой. Для одножильных кабелей наружная термоусаживаемая толстостенная трубка с клеем обеспечивает герметизацию и защиту муфты Raychem . Трехжильный кабель защищается армированной термоусаживаемой манжетой. В комплект муфты типа GUSJ входят болтовые соединители. В комплект муфты Raychem типа RPKJ и EPKJ соединители не входят.
|
Концевые муфты RaychemМуфта концевая GUST 12/70-120/1200-L12, цена 5861 руб. с ндс за шт. |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
