Концевые муфты до 35 кВ

В шестидесятых годах фирма Райхем разработала серию новых полимеров для применения на среднем и высоком уровнях напряжения. Полученные материалы обладали не только исключительной стойкостью к длительным электрическим воздействиям и погодным условиям, но и способностью быстро усаживаться, облегая и герметизируя кабель. Фирма Райхем создала универсальную систему концевых муфт внутренней и наружной установки для кабелей с бумажной и пластмассовой изоляцией, для одно- или трехжильных кабелей с круглым или секторным сечением жил и для большинства типов кабельной брони и экранов.

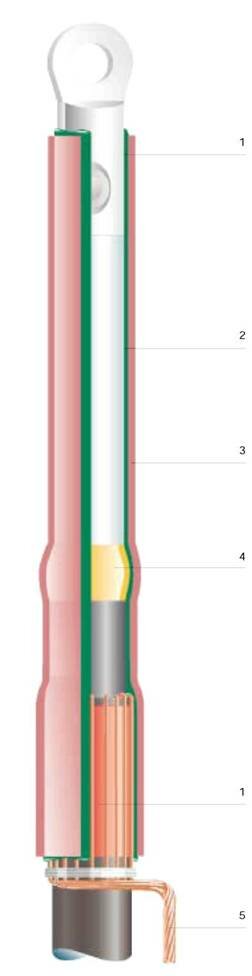

Ниже описаны основные компоненты концевых муфт среднего напряжения:

1  Герметизация

Надежная герметизация достигается с помощью специальных клеевых и мастичных герметиков, разработанных фирмой Райхем. Они располагаются внутри погодо- и трекингостойких компонентов конструкции муфты. Одновременно с нагревом термоусаживаемых трубок происходит расплав и растекание герметизирующих материалов. Для трехжильных кабелей применяется термоусаживаемая перчатка, с нанесенным на ее внутренней поверхности клеем. Таким образом, от наконечника до внешнего покрова кабеля создается погодо- и трекингостойкая поверхность, полностью загерметизированная изнутри.

2  Компактное и универсальное решение проблемы выравнивания напряженности электрического поля

Фирма Райхем разработала материал, основанный на технологии полупроводниковых керамиков (ZnO), с заданными нелинейными электрическими характеристиками. С помощью этого материала была создана компактная и универсальная конструкция концевых муфт, которую можно легко подключить к ячейкам малогабаритных распредустройств. Этот материал наносится на внутреннюю поверхность термоусаживаемой трубки. Когда трубка усаживается, внутренний слой под действием тепла размягчается и обжимается трубкой таким образом, что исключается возможность образования пустот даже на неровной поверхности изоляционного слоя. Более подробно выравнивание напряженности электрического поля для концевых муфт описано на стр. 10.

3  Трекингостойкие изоляционные трубки

Превосходные трекингостойкие характеристики и долговременная эрозионная стойкость концевых муфт Райхем были исчерпывающе продемонстрированы в сравнительных испытаниях, которые проводились как в известных независимых лабораториях, так и на своей собственной обширной научно-исследовательской базе. Эти результаты подтверждены продолжительной эксплуатацией миллионов муфт, установленных в тропических, пустынных, арктических и индустриально загрязненных условиях. Опыт эксплуатации концевых муфт Тайко Электроникс Райхем показал, что этот материал противостоит поверхностным электрическим разрядам даже в самых суровых климатических условиях и проявляет исключительную эрозионную стойкость и надежность. Явление трекинга и эрозии описаны на стр. 11.

4  Желтый заполнитель пустот

Заполнитель пустот обладает полупроводящими свойствами и легко наносится на нужное место в форме короткой клейкой ленты. Он обеспечивает исключение образования воздушных пузырьков, которые могут быть причиной разрядов в области повышенной плотности напряженности электрического поля на срезе полупроводящего экрана, и не зависит от типа последнего.

5  Заземление

Заземляющий проводник или оплетка внедрены в уплотнительную мастику таким образом, чтобы обеспечить защиту от коррозии. Для кабелей с ленточным экраном, металлической оболочкой или броней система непаянного заземления поставляется либо уже в наборе, либо заказывается отдельно.
