Концевые муфты для одножильного кабеля с пластмассовой и бумажной (MI*) изоляцией на напряжение до 1 кВ постоянного тока

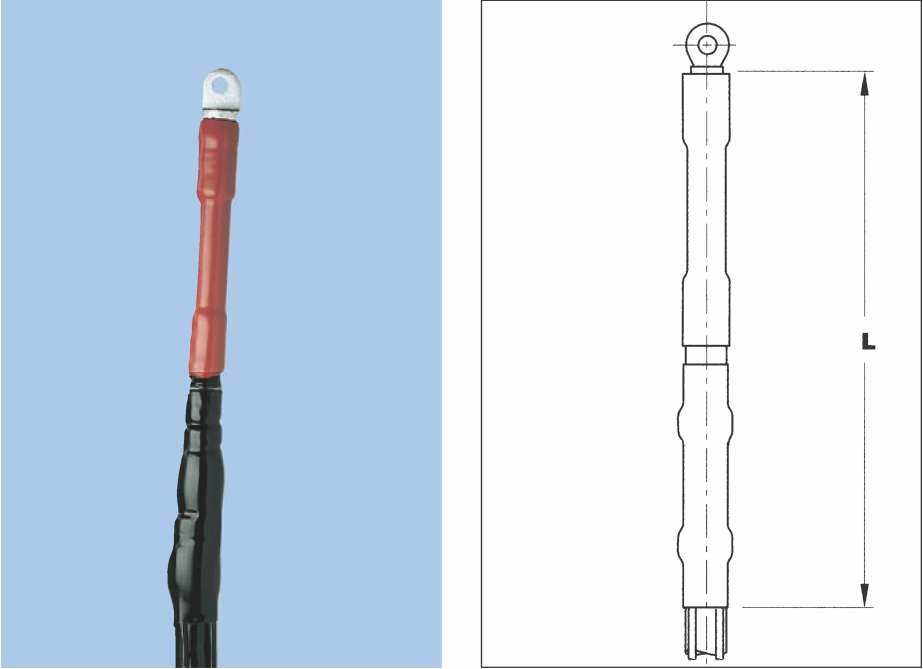

L - см.таблицу

Кабель

Здесь представлены концевые муфты для одножильного кабеля с пластмассовой изоляцией и бумажной изоляцией с нестекающим пропиточным составом (MI) на напряжение до 1 кВ постоянного тока, например, СБ2лГ, АСБ2лГ, СБнГ, АПвВГ, ПвПГ и пр.

Конструкция

Кабели с пластмассовой изоляцией

Непаянная система заземления включает 2 изолированных провода заземления и 2 роликовые пружины, что обеспечивает раздельное заземление медного экрана и брони. Область присоединения заземления герметизируется и изолируется клейкой мастикой и термоусаживаемой трубкой. Мастика заполнения пустот желтого цвета накладывается вокруг края медного экрана, и на это место усаживается трубка, обладающая проводимостью. Сверху надевается трекингостойкая изоляционная трубка и усаживается от проводящей трубки до наконечника.

Кабели с бумажной изоляцией

Непаянная система заземления включает 2 изолированных провода заземления и 2 роликовые пружины, что обеспечивает раздельное заземление медного экрана и брони. Область присоединения заземления герметизируется и изолируется клейкой мастикой и термоусаживаемой трубкой. Маслостойкая мастика заполнения пустот желтого цвета накладывается вокруг края оболочки и в области между наконечником и бумажной изоляцией. Бумажная изоляция полностью закрывается маслостойкой трубкой, которая создает герметичный масляный барьер. Сверху надевается трекингостойкая изоляционная трубка и усаживается от проводящей трубки до наконечника.

Кабели с пластмассовой изоляцией

Сечение жилы (мм²)

Обозначение для заказа

Размеры (мм) L

120-240 300-630

EPKT 7C1XI-CEE01 EPKT 7D1XI-CEE01

500 500

Кабели с бумажной изоляцией

Сечение жилы (мм²)

Обозначение для заказа

Размеры (мм)

L

300-630

EPKT 7D1MI-CEE01

550

Примечание: Применяемые кабельные наконечники должны быть герметичными. Концевая муфта поставляется в однофазном исполнении.

Концевые муфты и компоненты для других типов и сечений кабелей могут быть заказаны по запросу.

* Объяснение обозначений типов кабелей с бумажной изоляцией см. стр. 15.
