Соединительные муфты Райхем Raychem с наполнителем Guroflex для кабелей с пластмассовой изоляцией сечением до 25 мм2
 |
||||
|
|
||||
 |
 |
|||
|
|
||||
|
Кабель
Соединительные муфты Райхем Raychem разработаны для 3-, 3,5-, 4-, и 5- жильных кабелей с пластмассовой изоляцией без брони, сечением до 25 мм2.
Например: ВВГ, АВВГ, ПВГ, N(A)YY, N(A)YBY.
|
Конструкция

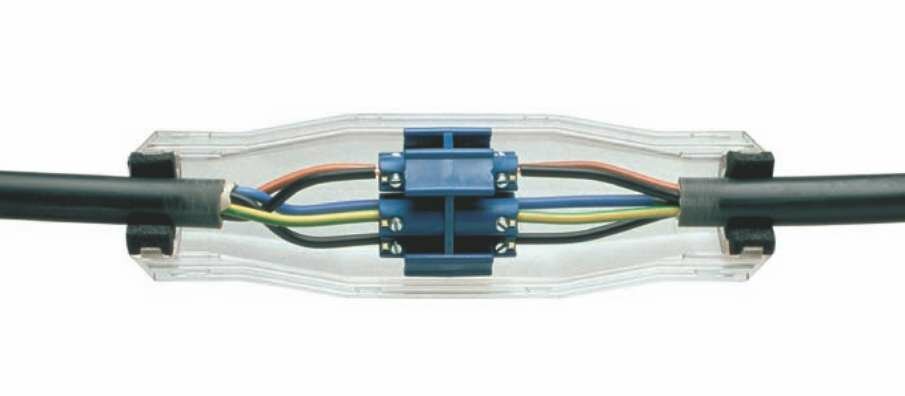

Ударопрочный корпус муфты Райхем Raychem состоит из двух половин с защелками, изготовленных из прозрачного поликарбоната с полимерным уплотнением по краям. Корпус легко и быстро монтируется без необходимости корректировки по диаметру кабеля. Наполнитель Guroflex поставляется в двухкамерном пакете. Информацию по наполнителю Guroflex см. на странице 64. Изолированный блок механических
|
соединителей Guro позволяет легко и быстро соединять жилы. Муфта Райхем Raychem применяется для кабелей диаметром 13-30 мм.
|
||
Конструкция
Кабельные жилы соединяются между собой с помощью изолированного блока соединителей Guro (комплект поставки см. табл.). Ударопрочный корпус муфты состоит из двух половин с защелками, изготовленных из прозрачного поликорбоната с полимерным уплотнением по краям. Корпус легко и быстро монтируется без необходимости корректировки по диаметру кабеля. После монтажа муфта заполняется наполнителем Guroflex, входящим в комплект поставки через заливную воронку.
Гелевый наполнитель
Наполнитель предназначен для защиты места соединения от влаги. Заполняя корпус муфты, вытесняет влагу. Обладает изолирующими и гидрофобными свойствами. Имеет отличные диэлектрические характеристики и обеспечивает прекрасную защиту от коррозии. 2-х компонентный материал на основе гидрокарбонатной мастики. Наполнитель может применятся при низких темперетурах. Минимальная темперетура монтажа -10 °C.
Соединительные муфты с наполнителем Guroflex, с блоком и без блока соединителей |
||||||
| Номина- льное напря- жение Uo/U (кВ) |
Диаметр кабеля (мм) |
Сечение жилы (мм2) |
Обозначение для заказа |
Размеры муфты (мм) |
||
| Без блока соединителей | С блоком соединителей | L | H | |||
| 0,6/1 | 13 – 20 | 5x 1,5 – 6 | BV-0-GD | BV-0-GD-KS0 | 220 | 73 |
| 16 – 25 | 5x 6 – 16 | BV-1-GD | BV-1-GD-KS1 | 230 | 80 | |
| 21 – 30 | 4x16 – 25 | BV-2-GD | BV-2-GD-KS2 | 270 | 90 | |
Примечание: Сечения в соответствии со стандартом CENELEC HD 603;
L – длина корпуса; H – ширина корпуса
