Концевые муфты Райхем Raychem для кабелей с бумажной и пластмассовой изоляцией на напряжение до 1 кВ

Кабель

Здесь представлены концевые муфты Райхем Raychem для 3-х и 4-х жильных кабелей с пластмассовой изоляцией с броней или без брони и для 3-х и 4-х жильных кабелей с пропитанной бумажной изоляцией, включая кабели с 4-ой жилой меньшего сечения, например, ВВГ, АВВГ, ПВГ, АПВГ, ПвВГ, АПвВГ, ААБвУ, АСБУ и пр.

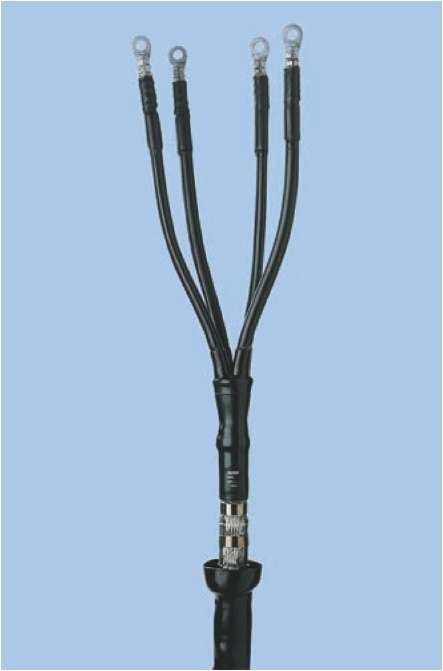

Конструкция для кабелей с пластмассовой изоляцией

Корешок кабеля герметизируется с помощью термоусаживаемой перчатки Райхем Raychem, на внутренней поверхности которой нанесен термоплавкий клей. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой трубки Райхем Raychem с клеем. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Непаянная система заземления, состоящая из роликовой пружины и провода заземления, включается в комплект для кабелей с броней. В случае необходимости защиты изоляции жил от ультрафиолетового воздействия на жилы устанавливают дополнительные термоусаживаемые изоляционные трубки CGPT, которые заказываются отдельно. Все концевые муфты Райхем Raychem могут быть заказаны как в комплекте, так и отдельными компонентами.

Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16.

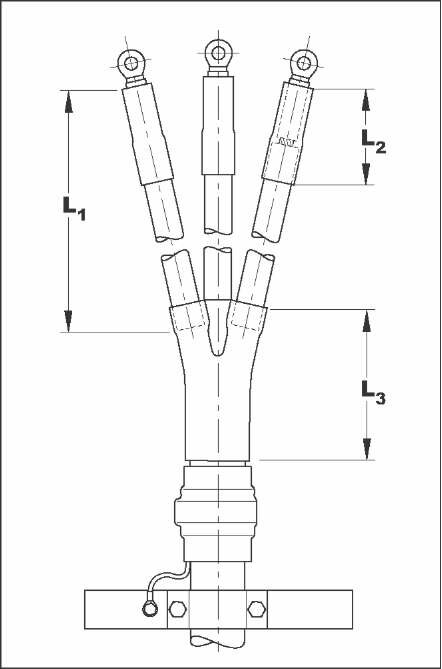

L1, L2, L3 - см. таблицу на стр. 17

Конструкция для кабелей с бумажной изоляцией

На разделанные жилы кабеля устанавливаются термоусаживаемые трубки Райхем Raychem. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Длина жил определяется по месту монтажа. Термоусаживаемая перчатка и трубки Райхем Raychem защищают корешок кабеля от проникновения влаги и течи масла. В комплект входит непаянная система заземления, состоящая из роликовой пружины, провода заземления, медной сетки и изоляционной трубки. В комплект также входят дополнительные материалы для разделки кабеля. Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16.

Для 3-жильных кабелей

Концевые муфты Райхем Raychem дополнительно включают непаянную систему для присоединения нейтрали к алюминиевой оболочке. Система состоит из винтовых хомутов из нержавеющей стали, провода нейтрали/заземления и болтового наконечника.
