RSTI - Система экранированных Т-образных адаптеров Райхем Raychem для бушингов по стандарту EN-50181 тип С (400/630А) для ячеек распределительных устройств с газовой изоляцией на напряжение 10, 20 и 35 кВ

Экранированные адаптеры Райхем Raychem предназначены для подсоединения одножильных кабелей с пластмассовой изоляцией к ячейкам распредустройств с газовой изоляцией с бушингами по EN 50181 тип С на напряжение до 42 кВ. Присоединение может быть выполнено также и для параллельного подключения 2-х и 3-х кабелей. Такая конфигурация требует механического закрепления каждого кабеля в ячейке. Для подключения нагрузки до 1250 А возможно параллельное соединение двух адаптеров RSTI с номинальным током 630 А и бушингом по EN 50181 тип С.

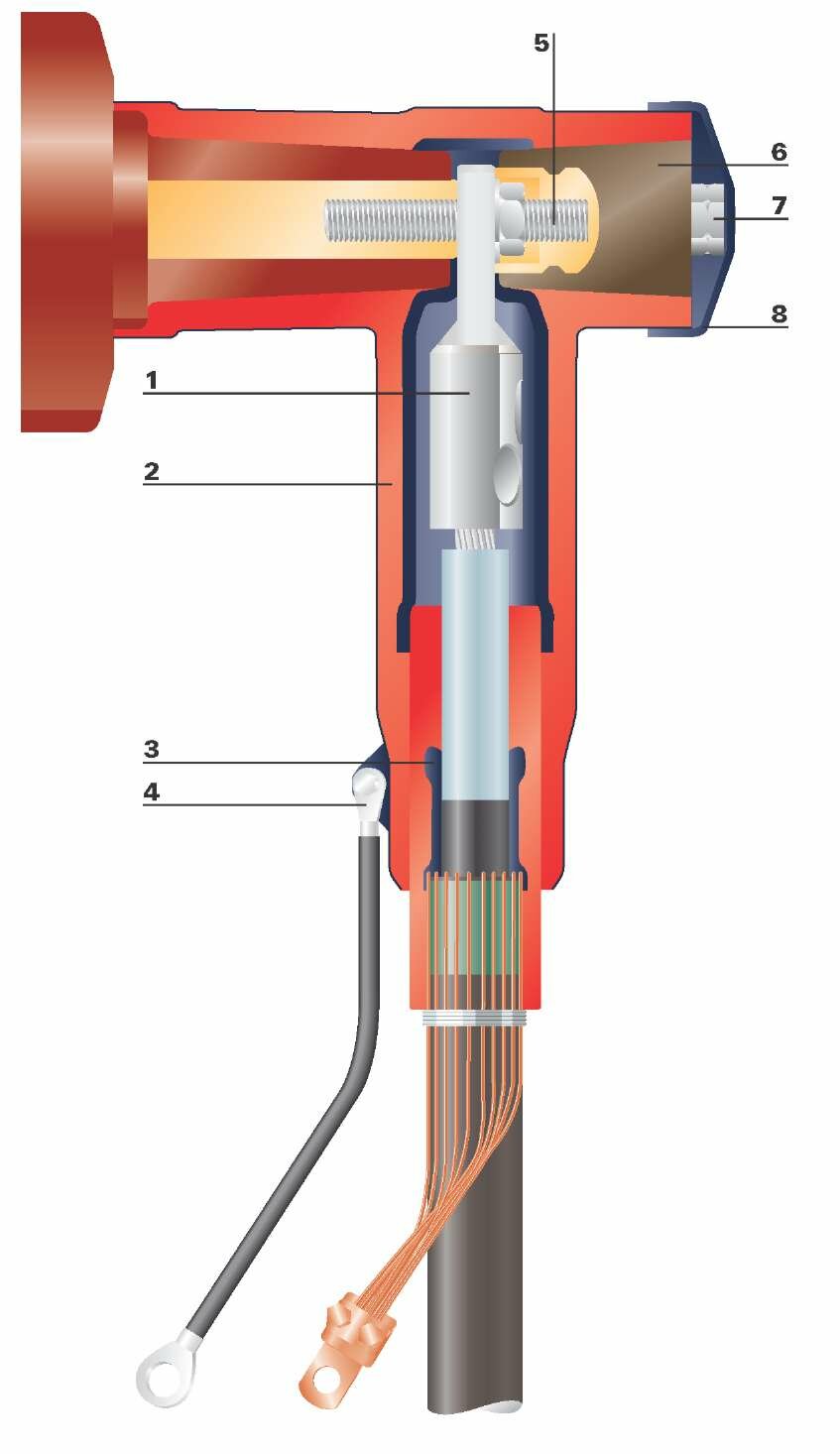

Корпус адаптера Райхем Raychem изготовлен из высококачественной силиконовой резины, защищенной снаружи толстостенным полупроводящим экраном, соединяемым с землей. Адаптеры RSTI Райхем Raychem могут применяться как для внутренней, так и для наружной установки. Испытания оболочки кабеля могут производиться без снятия экранированного адаптера с бушинга.
Современная конструкция и подбор материалов в комбинации со специальным кабельным наконечником Тайко Электроникс Райхем позволяют одним типоразмером адаптера закрывать широкий диапазон распространенных сечений кабеля.
Форма и размеры адаптера позволяют применять его в очень ограниченных объемах. Даже двойное подключение можно осуществить в коробах стандартных размеров.
Адаптеры RSTI имеют специальное место для производства емкостного измерения для определения наличия напряжения на кабеле, не отключая его. Эта измерительная вставка защищена экранной крышкой.
Экранированный адаптер превышает требования стандарта CENELEC HD 629.1 S1, который охватывает национальные стандарты BS, VDE и др.
Монтаж
После разделки на кабель со смазкой натягивается первый модуль адаптера для выравнивания напряженности электрического поля. Затем устанавливается болтовой наконечник со срывными головками. После этого со смазкой натягивается основной корпус адаптера Райхем Raychem и подсоединяется к бушингу распредустройства с помощью шпильки и гайки. С обратной стороны устанавливается задняя втулка или втулка для двойного подключения кабелей.
Двойное подключение
Для двойного подключения адаптеров RSTI-56 или -76 заказывается один Т-адаптер Райхем Raychem и второй специальный адаптер, при этом требуются следующие установочные размеры D/d/H: 290/105/285 мм.
Для двойного подключения адаптеров серии RSTI^6L заказываются два Т-адаптера и соединительная втулка, при этом требуются следующие установочные размеры D/d/H: 365/175/300 мм.
