Соединительные муфты Райхем Raychem для контрольных кабелей с изолированной гильзой типа DuraSeal

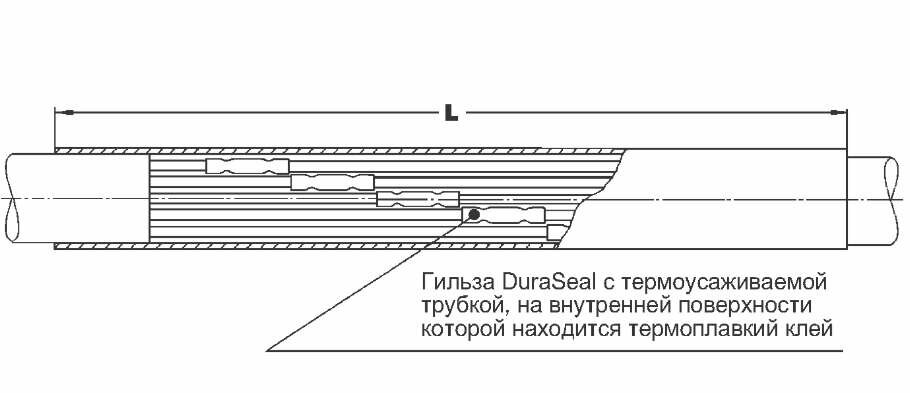

Размер L - см.таблицу
Кабель
Здесь представлены соединительные муфты Райхем Raychem для контрольных кабелей с пластмассовой изоляцией с броней и без брони.
Например: КВВГ, КПсВГ.
Конструкция
Для кабелей без брони
Жилы соединяются и герметизируются с помощью гильз DuraSeal Райхем Raychem. Для придания круглой формы в области соединения накладывается картонный кожух, на котором усаживается толстостенная трубка Райхем Raychem для защиты и герметизации.
Для кабелей со стальной ленточной броней
Соединение выполняется так же, как для кабелей без брони. Дополнительно область соединения оборачивается медной луженой сеткой, которая фиксируется на ступенях брони кабелей роликовыми пружинами. Внешнюю механическую защиту и герметизацию обеспечивает толстостенная термоусаживаемая трубка Райхем Raychem.

Для кабелей без брони


Жилы соединяются и герметизируются с помощью гильз DuraSeal. Для придания круглой формы в области соединения накладывается картонный кожух, на котором усаживается толстостенная трубка для защиты и герметизации.


Соединительные муфты для кабелей с пластмассовой изоляцией без брони
Номина-
льное
напря-
жение
Uo/U (кВ)
Кол-во
жил
Сечение
жилы
(мм2)
Диаметр кабеля
(мм)
Обозначение для заказа

Размеры

L (мм)

мин. макс.
0,6/1 4 – 7 1,5 – 2,5 8 19 SMOE 81140 300
8 – 14 1,5 – 2,5 12 22 SMOE 81141 300
15 – 21 1,5 – 2,5 15 27 SMOE 81142 350
22 – 40 1,5 – 2,5 20 35 SMOE 81143 350
41 – 75 1,5 – 2,5 28 44 SMOE 81144 400


Для кабелей со стальной ленточной броней


Соединение выполняется так же, как для кабелей без брони. Дополнительно область соединения оборачивается медной луженой сеткой, которая фиксируется на ступенях брони кабелей роликовыми пружинами. Внешнюю механическую защиту и герметизацию обеспечивает толстостенная термоусаживаемая трубка.

Соединительные муфты для кабелей со стальной ленточной броней
Номина-
льное
напря-
жение
Uo/U (кВ)
Кол-во
жил
Сечение
жилы
(мм2)
Диаметр кабеля
(мм)
Обозначение для заказа

Размеры

L (мм)

мин. макс.
0,6/1 4 – 7 1,5 – 2,5 14 21 SMOE 81140-T 450
8 – 14 1,5 – 2,5 15 26 SMOE 81141-T 450
15 – 21 1,5 – 2,5 18 30 SMOE 81142-T 550
22 – 40 1,5 – 2,5 21 39 SMOE 81143-T 550
41 – 75 1,5 – 2,5 31 47 SMOE 81144-T 650


Соединительные муфты для других типов и сечений кабелей могут быть заказаны по запросу.
